RE: Petites Onken: optimisation du filtre - Dominique-Tanguy - 11/07/2015
J'ai regardé la carte M Audio.
C'est facile. Ton micro est branché sur une entrée XLR, par exemple la gauche.
Il te reste 4 prises Jack, 2 entrées et deux sorties. Il te faut un cordon jack mono entre l'entrée droite et la sortie droite.
Dominique
Sébastien a écrit :Dominique-Tanguy a écrit :... il faut établir un point de référence commun entre les deux mesures. REW propose de relier un des deux canaux de la carte son, non utilisé pour la mesure, entre la sortie et l''entrée. C'est ce qu'ils appellent le "Loopback".
Pour utiliser ce loopback, il faut bien sur relier l'entrée libre à la sortie libre, et choisir l'option dans la menu "preference/analysis" comme indiqué ci-dessous...
Je ne suis pas certain de comprendre comment relier physiquement l'entrée libre et la sortie libre de ma carte son. De mon côté, j'ai une carte son M-Audio M-Track. Pour l'entrée, j'ai une prise XLR par canal et deux prise pour jack 1/8" me semble. Parle-t-on vraiment d'une reliure physique ou seulement dans le via l'ordinateur et l'interface carte son/REW?
Sébastien
RE: Petites Onken: optimisation du filtre - Sébastien - 11/07/2015
Oui, c'est vrai, je comprends maintenant mieux le processus. Je pense même qu'il me traîne un vieux câble jack 1/8 à jack 1/8. Par contre, de ce que je comprends, je peux m'affranchir de cette manipulation avec ce que Jimbee explique à son précédent message.
Pour l'instant, nous sommes en fin de semaine ici (comme chez vous d'ailleurs) et je pense que mes prochaines mesures iront à la semaine prochaine. Quoique je peux peut-être commencer à jouer avec cela à partir des mesures que j'ai déjà faites. C'est à voir.
À bientôt,
Sébastien
RE: Petites Onken: optimisation du filtre - Dominique-Tanguy - 11/07/2015
Tu as quand même intérêt à faire l'essai. C'est facile à faire et cela va apporter des informations intéressantes pour les problèmes d'alignement...
Dominique
RE: Petites Onken: optimisation du filtre - Sébastien - 11/07/2015
Dominique, juste pour récapituler, je branche un câble d'une entrée droite à une sortie droite de mon M-Track (j'utilise aussi la gauche pour mon micro). Ensuite, dans "Preferences", onglet "Analysis" je sélectionne l'option "Use loopback as a timing reference". Jusque là, ça va bien.
Ensuite, j'ai beau avoir une référence temporelle de l'impulsion à 0ms, comment vais-je ajuster le délais de temps pour le reste? Et quels sont les observables auxquels je dois porter attention?
Sébastien
Édition: hé bien! Tu m'as préparé une superbe vidéo explicative! Je l'ai trouvé en fouinant sur le forum. Merci, c'est très gentil. Que demander de plus?... https://www.youtube.com/watch?v=x7N-p8N4MJQ&feature=youtu.be
J'ai de quoi occuper mon début de semaine prochaine :-)
RE: Petites Onken: optimisation du filtre - jys - 12/07/2015
Merci Dominique pour cette vidéo très intéressante !
Je l'avais vue lors de sa mise en ligne sans noter l'énorme intérêt de cette fonction dans REW.
Sébastien est (grâce à Toi
) sur la piste de 'la meilleure Petite Onken'...Amicalement, Jean-Yves
RE: Petites Onken: optimisation du filtre - Dominique-Tanguy - 12/07/2015
Je suis dėsolé pour la qualitė de cette vidéo... Je vais devoir m'ėquiper d'un système d'ėclairage appropriė si je veux continuer dans cette voie...
Généralement, je me lance la dedans quand il fait un temps de crot... Enfin, si ça peut déjà aider un peu...
Cordialement,
Dominique T
RE: Petites Onken: optimisation du filtre - Sébastien - 13/07/2015
Salut Dominique,
Reprise des travaux ce lundi. Je me suis procuré un câble avec embouts jack 1/4. J'ai branché cela entrée et sortie du canal droit (non utilisé).

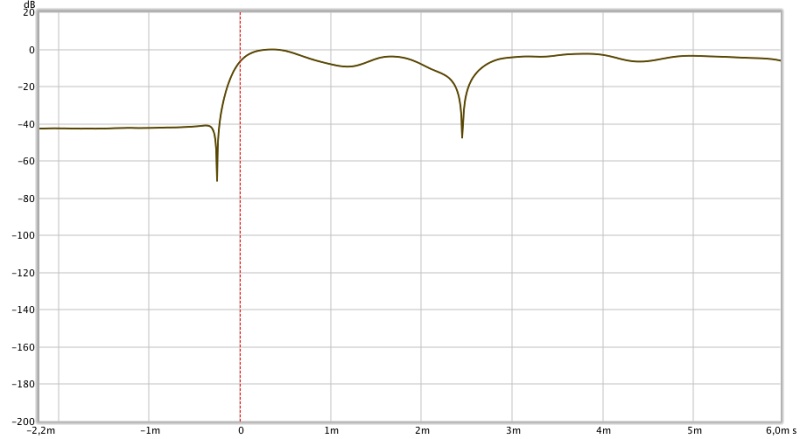

J'ai dû faire quelques ajustements de ma carte son, mais en bout de ligne, j'arrive à mesurer. Par contre, on dirait que malgré que je me sois mis en mode "loopback", l'impulsion part de 0ms ou presque. Regarde mon graphique de mesure de l'impulsion de la TD-2001. C'est fort différent du genre de présentation sur ta vidéo.
Que penses-tu de ça?
Sébastien
RE: Petites Onken: optimisation du filtre - Sébastien - 13/07/2015
Ouin, ouin, ouin.... il y a quelque chose qui cloche avec mon loopback. En fait, c'est comme s'il ne fonctionne pas. De ce que j'en comprends, référence reste à 0ms.
Voir ici l'impulsion du 414:
RE: Petites Onken: optimisation du filtre - Dominique-Tanguy - 13/07/2015
As tu pensé à le dèclarer dans les préférences ? J'ai fait une copie d'écran plus haut...
Dominique
RE: Petites Onken: optimisation du filtre - jimbee - 13/07/2015
Bonjour Sébastien,
Pour la visu des impulsions, et lorsque la souris est placée dans cette fenêtre, apparait en haut à gauche deux loupes +/- et le choix en dessous des loupes pour l'échelle, en dBFS et, à choisir, %FS.
crd
