RE: SE 211 EN PROJET - brunop - 11/12/2018
Et bien cet ampli délivre 12 watts en classe A1 et monte jusqu'à 23 Watts en classe A2.
Le gain est de 24 dB avec le transfo d'entrée rapport 1:8
Je pense ramener le rapport d'entrée à 1:4 vu le gain de l'ensemble.
L'impédance d'entrée passera de 190 ohms à 2 Kohms
La bande passante à 10 w et à 1kHz est la suivante:
28H/25KHz à -1 dB
18H/45KHz à -3 dB
Bruit inexistant, la tête dans le pavillon.
L'article complet arrive.
Bruno
RE: SE 211 EN PROJET - gillougillou - 11/12/2018
Oula c'est de la sacrée bestiole !
À écouter.......
Super
Gillou
RE: SE 211 EN PROJET - brunop - 11/12/2018
Ben on aurait aimé pouvoir le faire à ETF.
J'ai failli changer le rapport de transformation de l'étage d'entrée
pour une meilleure adaptation de l'impédance d'entrée mais bon….
RE: SE 211 EN PROJET - Yves - 11/12/2018
brunop a écrit :Et bien cet ampli délivre 12 watts en classe A1 et monte jusqu'à 23 Watts en classe A2.Tu as sans doute voulu écrire "1w" . . .
Le gain est de 24 dB avec le transfo d'entrée rapport 1:8
Je pense ramener le rapport d'entrée à 1:4 vu le gain de l'ensemble.
L'impédance d'entrée passera de 190 ohms à 2 Kohms
La bande passante à 10 w et à 1kHz est la suivante:
Citation :28H/25KHz à -1 dB
18H/45KHz à -3 dB
Bruit inexistant, la tête dans le pavillon.
L'article complet arrive.
Bruno
RE: SE 211 EN PROJET - brunop - 11/12/2018
Enfin l'article sur le projet 211.
Je suis parti d'une vieille idée de me fabriquer un 211/211.
L'idée vient de SAKUMA SAN et de THOMAS MAYER.
Pour réaliser un bon ampli à tubes, il faut :
-Un bon schema
-De bons transfo's (Lundhal et Dissident audio)
-De bons tubes , GE 211/RCA/WE 242C.
Tout est dit dans ce schéma!

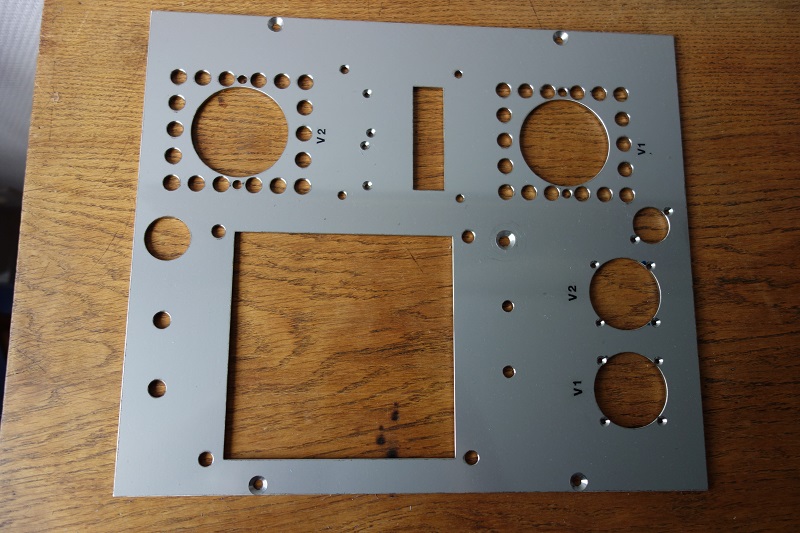

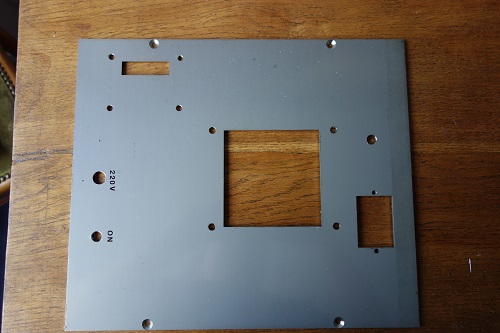

Ensuite commence le travail, on fait les plaques en inox.

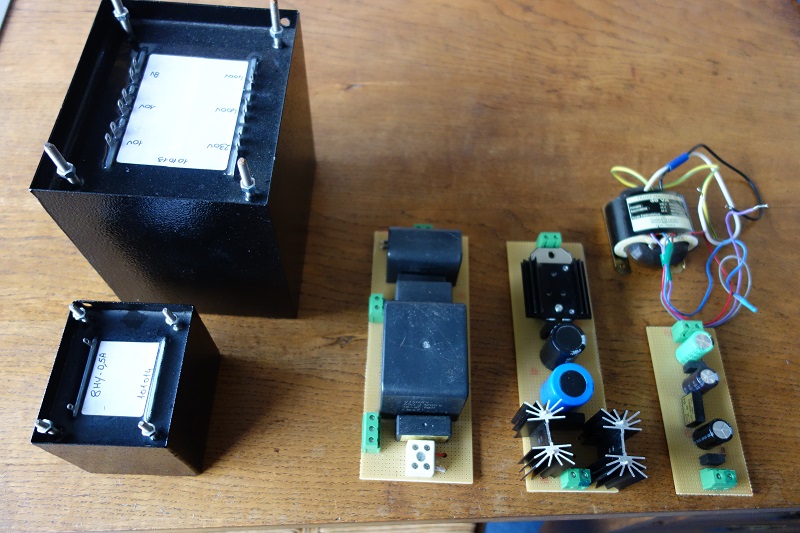

Vient ensuite la construction de l'alimentation, n'oublions pas que
la musique est une transformation du 230 Volts secteur
Vous aurez compris que l'ampli se construit en deux blocs par voix.

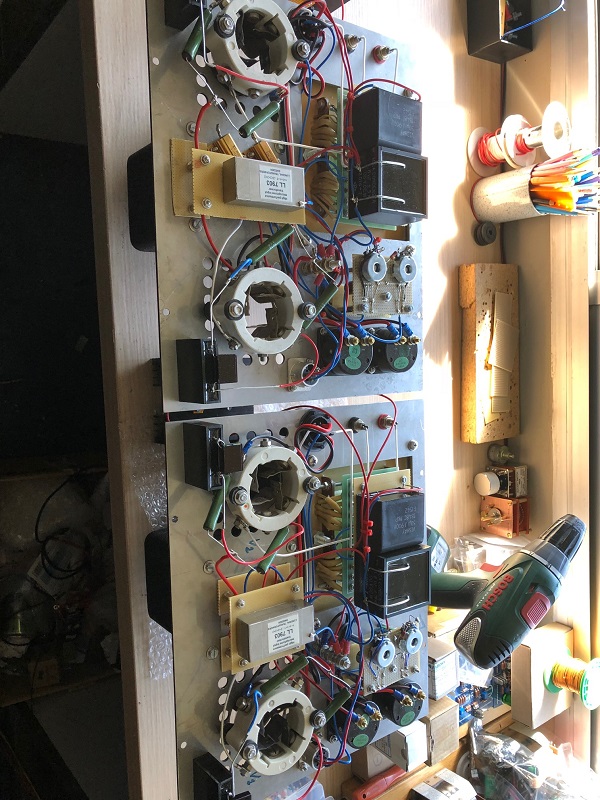

Vient ensuite la construction des blocs ampli
Le montage de la masse est rigoureusement en Etoile et l'Etoile est disposée à coté du transfo de sortie .
Les caractéristiques ont étés décrites dans le paragraphe précèdent.
La qualité d'écoute est réellement à la hauteur de l'investissement
conséquent.
Pour ceux qui auraient des velléités de le construire je rappelle que l'on joue avec du 1050 Volts
Bruno
RE: SE 211 EN PROJET - brunop - 11/12/2018

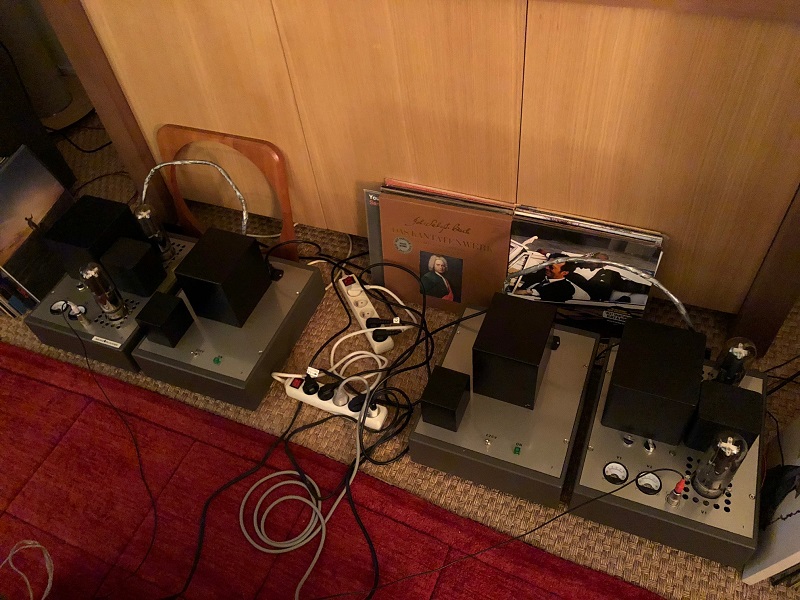

Au fait, l'ampli en situation
RE: SE 211 EN PROJET - brunop - 11/12/2018
Oui, 1W
RE: SE 211 EN PROJET - Sébastien - 11/12/2018
Inspirant!
On peut voir quelques modules Degawa par-ci par-là...
Sébastien
RE: SE 211 EN PROJET - Dominique-Tanguy - 11/12/2018
Les alimentations sont effectivement conçues autour des composants Degawa... Il y en a beaucoup.
RE: SE 211 EN PROJET - brunop - 11/12/2018
On aperçoit DEGAWA sur les photos correspondant à l'alimentation,
notamment les ponts de diode et qque caramels entre les condensateurs.
AU fait, pour la haute tension ,j'ai choisi des condo's polypropylène VISHAY,
petits et très performants.
Bruno
