RE: Saburo Degawa génie ou supercherie ? - escartefigue33 - 12/12/2020
Bonjour,
Je ne connais pas le redressement "dodécaphasé", un schéma SVP ?
cdt,
Gérard
RE: Saburo Degawa génie ou supercherie ? - HaH - 12/12/2020
Gérard,
Désolé pour la qualité des documents, mais n'étant pas chez moi, je n'ai pas tout à disposition.
Un transformateur avec au secondaire un couplage triangle et un étoile :
Du fait du couplage les phases sortant du couplage triangle sont déphasées de 30° par rapport à celles sortant du couplage étoile.

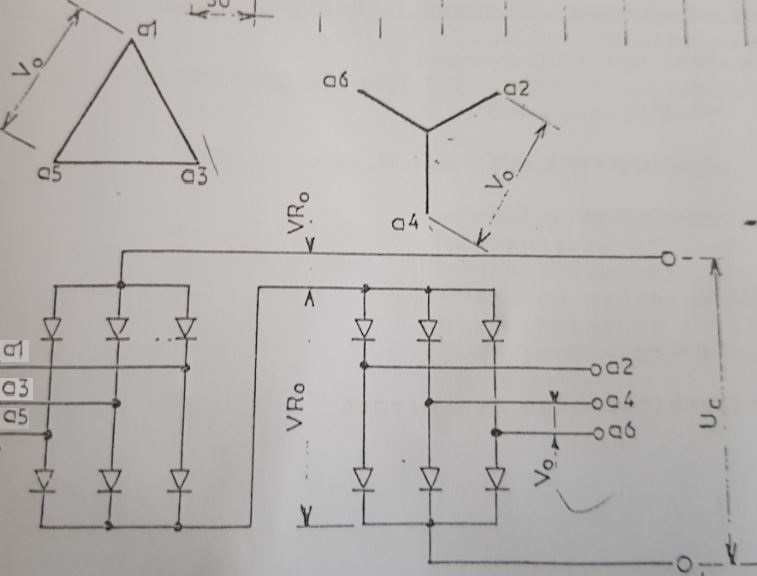

Chaque pont de Graetz est relié aux secondaire du transformateur :

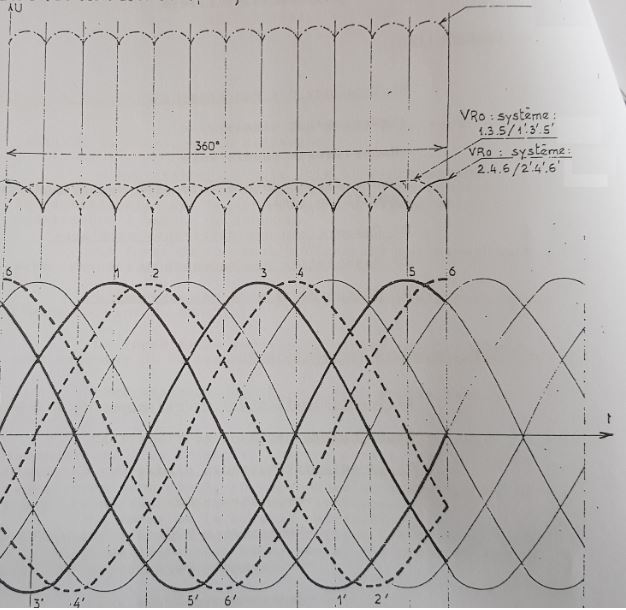

La tension redressée correspondante est l'addition des deux tensions redressées :
A la sortie, on retrouve donc un signal dodécaphasé.
RE: Saburo Degawa génie ou supercherie ? - escartefigue33 - 12/12/2020
Merci, je ne connaissais pas ce schéma.
Mais il faut un transfo spécial avec deux secondaires triphasés séparés.
Je ne vois pas l'intérêt d'un tel équipage, serait-ce simplement pour réduire l'ondulation ?
cdt,
Gérard
RE: Saburo Degawa génie ou supercherie ? - HaH - 12/12/2020
Gérard,
Sur les systèmes de puissance (5000 kW voire plus) il n'est pas possible de mettre un condensateur, ce schéma peut-être adopté. L'ondulation est normalement inférieur à 1,4 %.
On peut avoir aussi le pont de Graetz parallèle.
Donc pour notre utilisation audio, c'est bien évidemment inutile
Mais bon, on a le droit de rêver
RE: Saburo Degawa génie ou supercherie ? - escartefigue33 - 12/12/2020
Merci pour cette précision, bonne soirée.
cdt,
Gérard
RE: Saburo Degawa génie ou supercherie ? - JM Plantefeve - 13/12/2020
Bonjour Dom.,
Donc pour notre utilisation audio, c'est bien évidemment inutile
Mais bon, on a le droit de rêver
Sous une emprise professionnelle rarement rencontrée, cela m'a ouvert une fenêtre sur mes premiers savoirs enfouis. Merci !

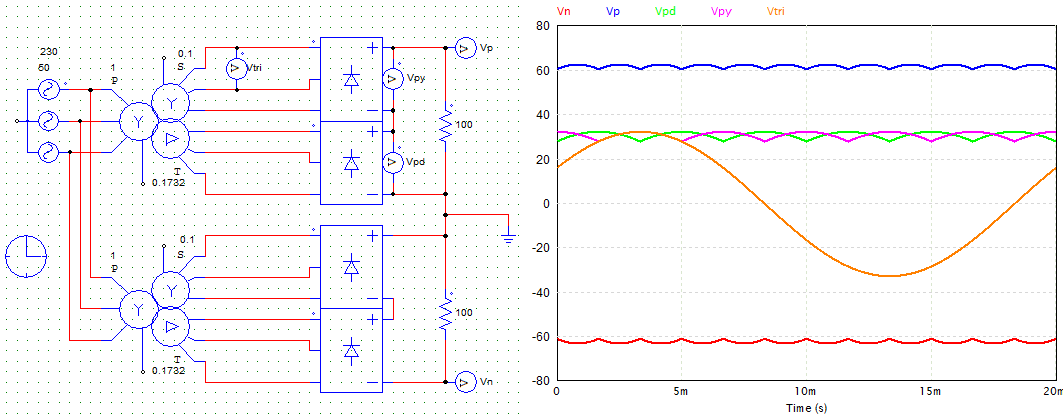

Ci-dessous une simulation Psim digne d'un sapin de Noël. Hihi !
Bien à toi, Jean-Marc.
RE: Saburo Degawa génie ou supercherie ? - Charles/Tony/Tron-ic - 23/12/2020
Good morning,
quelqu'un sais si Degawa à fait un ou des appareils audio ?
un lien, une images, quelques choses ?
Cdlt.
RE: Saburo Degawa génie ou supercherie ? - gillesni - 23/12/2020
Salut Tony,
Cherches bien, tu devrais trouver.
RE: Saburo Degawa génie ou supercherie ? - claude m4 - 23/12/2020
Bonsoir ,
Très intelligemment répondu gilles
Tony ,au lieu de te faire appeler charles ,Nathan ou autre ici et ailleurs ( tout le monde sais qui tu est ) fais toi appeler tony ,car cela te serais plus profitable ...
claude
RE: Saburo Degawa génie ou supercherie ? - foecouter - 23/12/2020
@Charles,
rien compris à cette question déplacée.
Je suis d'accord avec Gilles.
Cherches
Reste sur Forum Bleu et vends ta salade la-bas.
