Ragnarsson a écrit :Tout d'abord on mesure avec une référence temporelle les deux haut parleurs non filtrés au point d'écoute.
On applique le IR shift dans REW sur le haut parleur de grave. REW indique la valeur de recalage, que l'on note (important pour la suite)
En visualisation impulse de l'autre voie on applique manuellement le même décalage à la compression.
On n'utilisera plus ces mesures par la suite, les courbes de réponse et surtout de phase étant généralement peu exploitables.
On peut visualiser le retard de la compression par rapport au 38cm:


Ensuite on réalise des mesures dans la zone du champ direct (pour savoir combien cela fait en distance il faudrait connaitre le temps de réverbération). On s'approche au maximum mais pas trop car:
- Il faut pouvoir mesure l'effet de baffle
- La mesure doit se faire suffisamment loin de la bouche du pavillon (distance de fusion nommée par certains)

Cette distance sera généralement entre 50cm et 1m selon la taille de la caisse et du pavillon. Si les mesures sont trop entachées d'erreurs il ne restera que la solution de mesurer dehors.
Comme pour la mesure au point d'écoute, IR shift pour le grave et utilisation du délai trouvé pour la compression.

A 70cm, micro à une position unique pour les deux mesures on a cela:
Onken 1:


Onken 2:


On peut observer que la position de mesure permet de retrouver quasiment l'écart temporel observer au pont d'écoute, sinon ajuster le délai pour la compression pour retrouver exactement l'écart temporel observé au point d'écoute. Ou déplacer le point de mesure.

On peut aussi remplacer la mesure de la compression hors axe ici par la mesure dans l'axe avec une autre position micro mais en lui donant la position temporelle permettant de retrouver l'écart de référence pris au point d'écoute.

Pour les utilisateurs avancés, après avoir utilisé le IR shift automatique vous pouvez dans la fenêtre impulse, ajuster à la main le délai pour coller finement à la phase minimale.
Un calage temporel par rapport à la phase minimale (en gris) c'est cela:

Vous remarquerez que les pulses du grave ne débutent pas à 0 et que leur sommet n'y est pas non plus. C'est comme cela qu'il faut caler le T=0.

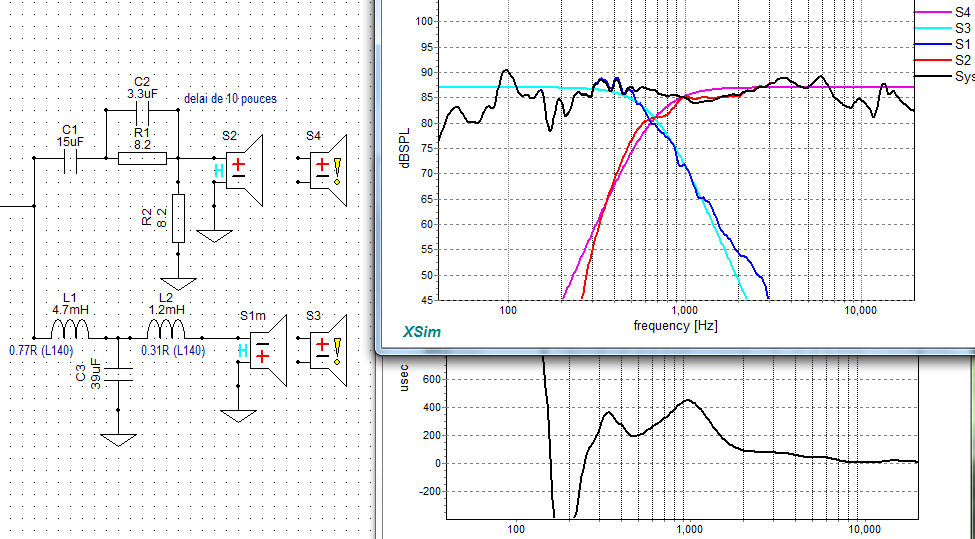

Pour le filtrage, on observe l'écart temporel, ici de environ 900us. La fréqueuce de coupure dictée par les caractéristiques des haut parleurs va se trouver entre 600 (si la compression 1 pouce descend suffisament) et 900Hz maximum.

Entre 540Hz et 650Hz la phase est proche, ce qui permet d'envisager un filtrage d'ordre identiques pour LF et HF, à 600Hz mais de pentes suffisantes car la zone en fréquences est très courte.

Pour un bon raccord il faut un phase tracking couvrant une plage en fréquence pour laquelle aux extrémités l'autre voie est atténuée de 12dB au moins. C'est Mauricio Ramirez de Meyer Sound qui nous disait cela dans un tuto vidéo dont le lien a été mis sur Melaudia.

On cherche à aligner les phases de part et d'autre de la fréquence de raccord.


A 650Hz la phase du grave est à -37°. une octave plus haut elle est à -56°
Celle de la compression à 650Hz -62°. soit 25° de différence avec le grave.
Une octave plus haut elle est à -16°, soit 320° plus loin que la phase du grave, et donc quasi un quatrième ordre de différence.

On raccordera le grave un peu en dessous de la fréquence de raccord du medium de façon à augmenter un peu sa valeur de phase et la faire coller à celle de la compression.

Si le filtre HF est à 12dB, il faudra donc un filtre 36dB si on veut un bon phase tracking.
