RE: Preampli ligne KANEDA 189 - jeanmichelb - 30/05/2023
(28/05/2023-22:34:22)Grand_Floyd a écrit : ...Tu arrives bien à diminuer le signal jusqu'à l'annuler?Bonjour Christian, ta question m'intrigue. Sur mon Kaneda 210 je n'arrive pas à diminuer le signal jusqu'à l'annuler
Message perso : je n'ai pas encore trouvé de carton assez grand et solide.
Jean-Michel
RE: Preampli ligne KANEDA 189 - Grand_Floyd - 30/05/2023
Bonjour Jean-Michel,
Le schéma du 210 ne permet pas de descendre à 0 du fait que le potentiomètre est inséré dans le circuit de contre-réaction, d'ou l'ajout d'un commutateur de mute dont ton préampli doit être équipé.
RE: Preampli ligne KANEDA 189 - jeanmichelb - 30/05/2023
(30/05/2023-18:35:35)Grand_Floyd a écrit : Bonjour Jean-Michel,
Le schéma du 210 ne permet pas de descendre à 0 du fait que le potentiomètre est inséré dans le circuit de contre-réaction, d'ou l'ajout d'un commutateur de mute dont ton préampli doit être équipé.
Merci Christian,
mais quand je mets sur mute j'ai une déflagration sur l'ampli de grave qui le fait disjoncter (pas au sens propre, circuit de protection).
Jean-Michel
RE: Preampli ligne KANEDA 189 - Grand_Floyd - 30/05/2023
(30/05/2023-15:16:15)yann35 a écrit : Je n ai ni générateur, ni oscilloscope , par contre, un ordi et un multimètre oui!!! Mais quelle est la méthode??
Si tu utilises REW ou ARTA pour faire des mesures acoustiques, il y a une générateur de fréquence. Il faut récupérer le signal sur la sortie casque ou ligne de l'ordi et l'injecter dans le préampli. Régler auparavent le signal vers 100 Hz/500mV (mesure au multimètre en position 2VAC). Puis mesure en sortie du préampli à différentes positions du potar.
Si tu n'utilises pas ces logiciels, tu peux utiliser celui-ci.
audiomultigen_v1_2_0_1_files.zip (Taille : 1,43 Mo / Téléchargements : 150)
RE: Preampli ligne KANEDA 189 - Grand_Floyd - 30/05/2023
(30/05/2023-18:52:24)jeanmichelb a écrit :(30/05/2023-18:35:35)Grand_Floyd a écrit : Bonjour Jean-Michel,
Le schéma du 210 ne permet pas de descendre à 0 du fait que le potentiomètre est inséré dans le circuit de contre-réaction, d'ou l'ajout d'un commutateur de mute dont ton préampli doit être équipé.
Merci Christian,
mais quand je mets sur mute j'ai une déflagration sur l'ampli de grave qui le fait disjoncter (pas au sens propre, circuit de protection).
Jean-Michel
Dans ce cas le plus simple serait de laisser le potar actuel à fond (ou le remplacer par une résistance) et de mettre un autre potar en entrée.
RE: Preampli ligne KANEDA 189 - begwanch - 31/05/2023
(30/05/2023-21:11:07)Grand_Floyd a écrit :(30/05/2023-18:52:24)jeanmichelb a écrit :(30/05/2023-18:35:35)Grand_Floyd a écrit : Bonjour Jean-Michel,
Le schéma du 210 ne permet pas de descendre à 0 du fait que le potentiomètre est inséré dans le circuit de contre-réaction, d'ou l'ajout d'un commutateur de mute dont ton préampli doit être équipé.
Merci Christian,
mais quand je mets sur mute j'ai une déflagration sur l'ampli de grave qui le fait disjoncter (pas au sens propre, circuit de protection).
Jean-Michel
Dans ce cas le plus simple serait de laisser le potar actuel à fond (ou le remplacer par une résistance) et de mettre un autre potar en entrée.
Bonjour,
Ce gros ploc sur le grave quand le préampli passé sur Mute indique sans doute une dérive en sortie et un réglage d’offset à reprendre.
Cordialement,
Christian
RE: Preampli ligne KANEDA 189 - Grand_Floyd - 31/05/2023
Le muting consiste à court-circuiter la source, donc la gate du premier jfet. L'offset si il y en a un revient par le potar vers la gate du second jfet. Comme l'inter n'agit pas dessus, je verrai plutôt un offset provenant de la source. Pour en avoir le coeur net, court-circuiter l'entrée et basculer l'interrupteur. Si le bruit a disparu, le problème vient de la source.
RE: Preampli ligne KANEDA 189 - yann35 - 30/06/2023
Bonjour tout le monde ,

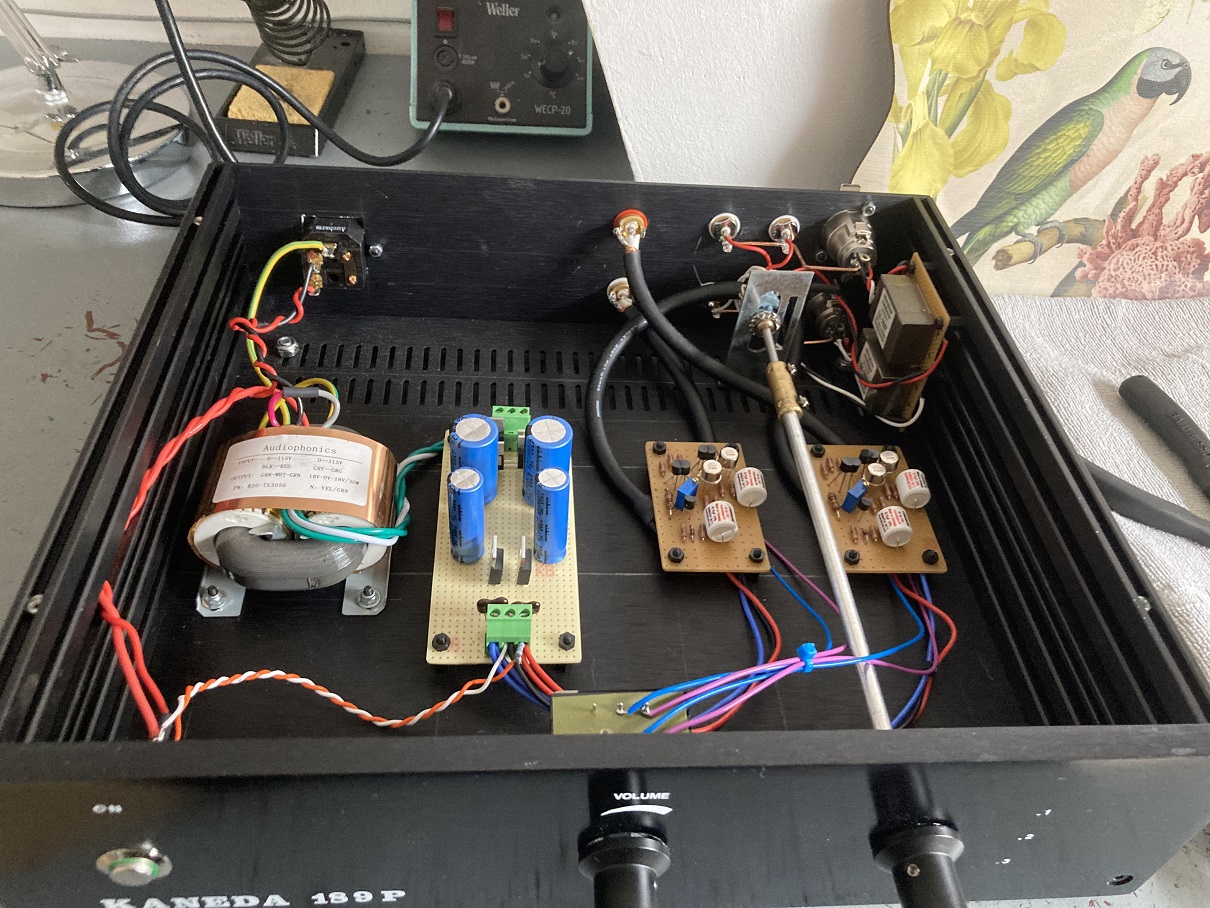

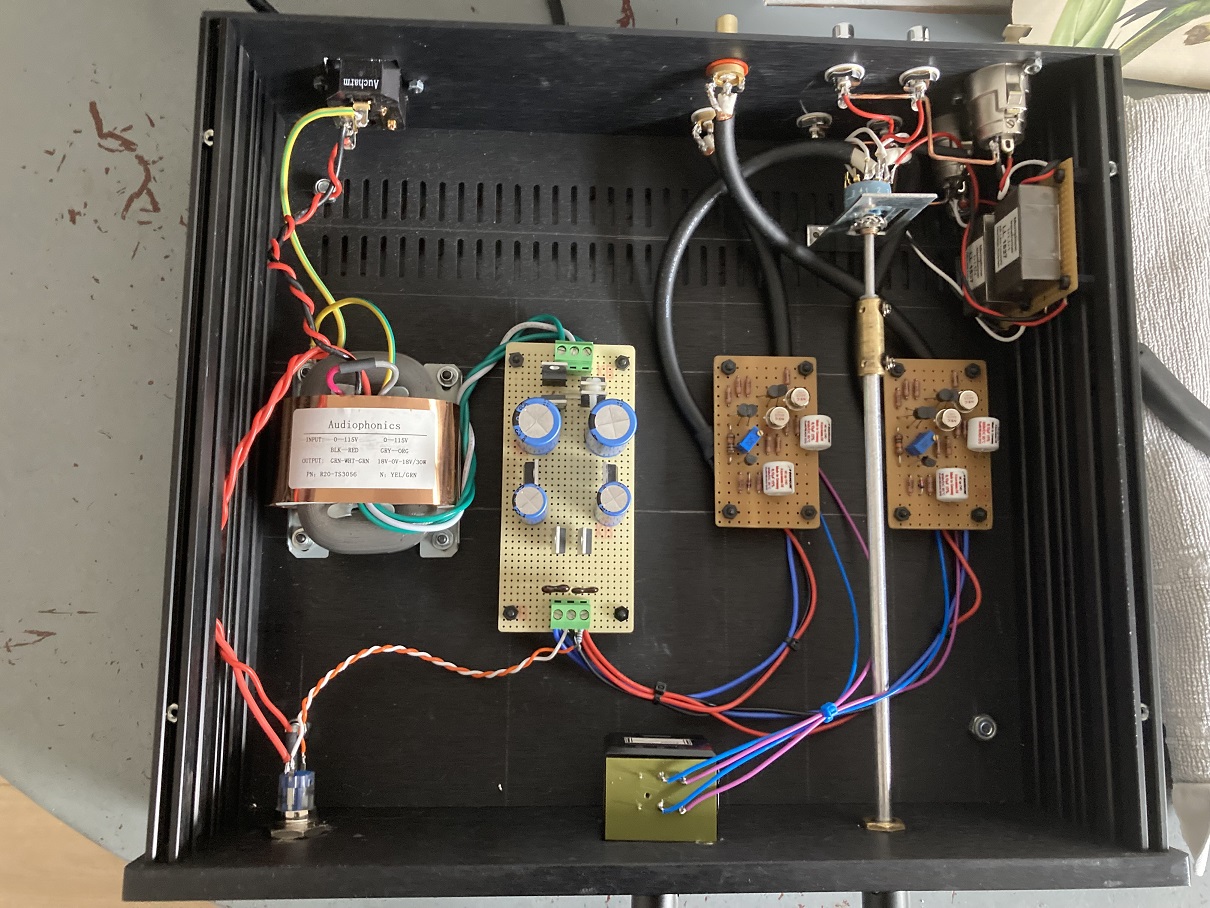

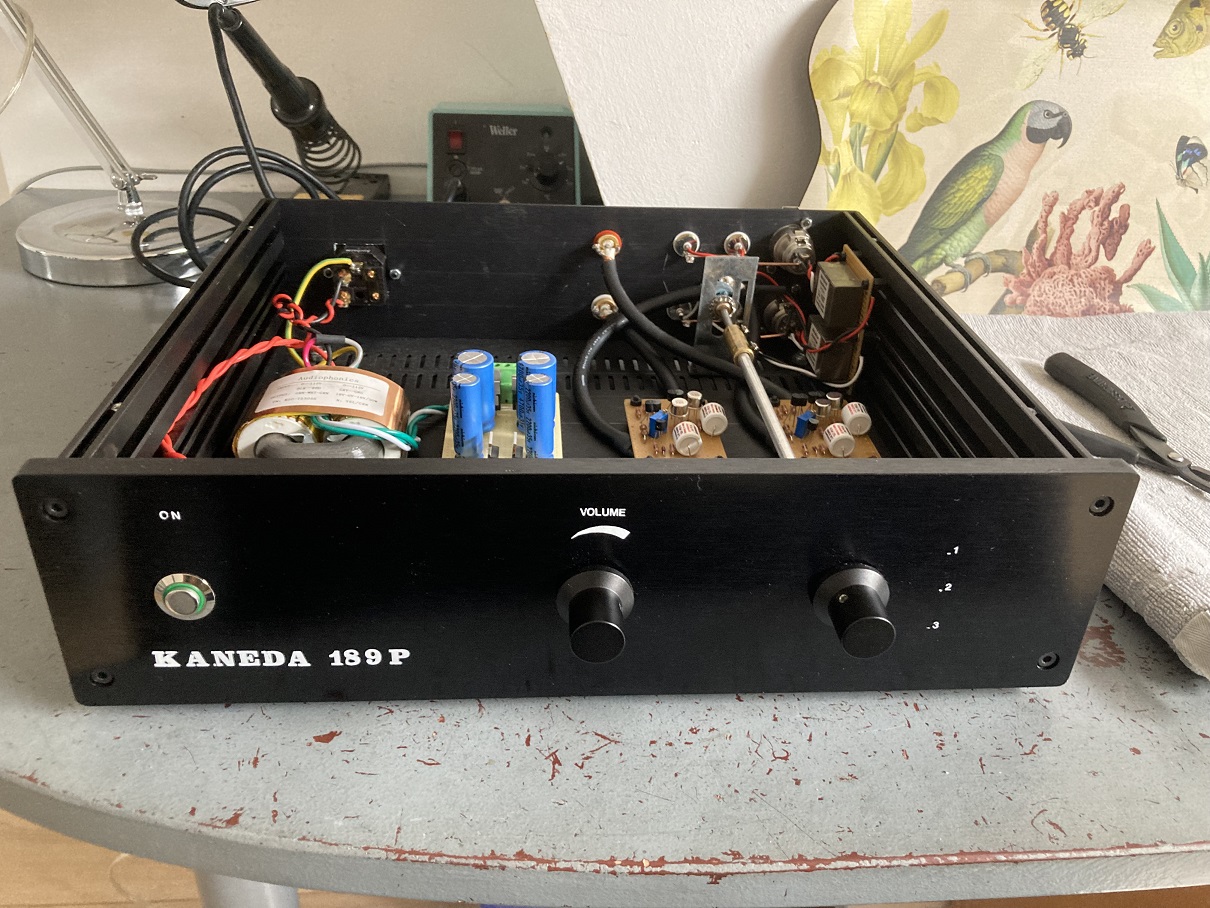

Quelques nouvelles de mon pré 189 . Il est terminé depuis quelques jours maintenant, et sonne divinement . Je pense que les composants se rodent car j ai remarqué qu'il se "bonifiait" au fur et à mesure des écoutes . Bref, je suis ravi de ce montage . Quelques photos...
A+
Yann
RE: Preampli ligne KANEDA 189 - Julien - 30/06/2023
Salut
Bravo, Ca semble super. Tu as mis des transfo "dissymétriseurs" sur une entrée c'est ça?
Juste une chose si tu fais des écoutes "comparatives" avec un autre preamp: le 189 a un seul étage actif, il inverse la phase.
Il faut donc inverser la phase ailleurs dansle système pour retrouver la phase absolue. Souvent aux HP : inverser rouge-noir a la sortie de l'ampli...
Julien
RE: Preampli ligne KANEDA 189 - yann35 - 30/06/2023
Bonjour Julien,
Oui, j ai mis une entrée XLR sur le préampli , à l aide de transfos Lundahl . Je trouve toujours intéressant d'avoir une entrée de ce type sur les préamplis que je construis . Quant à ka phase absolue, ne serait il pas plus simple de la récupérer directement sur la sortie du préampli ? En gros, souder l âme du câble Mogami à la masse et la tresse sur le + du châssis cinch ?
