RE: Amplificateurs pour casques Haute définition - François-D - 27/12/2022
(21/09/2022-17:53:48)Frank G a écrit :je termine le câblage de l'ampli casque de, j'ai pris un transfo toroidy avec écran, et cette écran je dois le relier au point 0 de l'alimentation et a la terre vert jaune dit moi si je dis des bêtises.(21/09/2022-16:15:14)François-D a écrit :(21/09/2022-15:59:37)Frank G a écrit : Bonjour à tous
Il y a bien longtemps, dans la revue Led à publier un schéma avec un AOP et un transistor pour la réalisation d’un ampli en classe A d’environ 20W. Il y a eu aussi une version pour casque. J’ai fait fonctionné des prototypes du classe A avec un FET BUZ23 et un bipolaire DBX (53, je ne sais plus). Le bipolaire avait un grave plus soutenue et ferme et le FET plus fin dans le medium aigu.
Je confirme, ça marche bien !
Pour l’ampli caque, l’écoute était agréable avec NE5534, IRF520, et un LM317 en puit de courant.
Dans mes souvenirs, le courant de repos pour l’ampli casque était beaucoup moins élevé. Je me demande si un courant de 500mA est bien nécessaire. Cela fait des watts. Qui peut le plus peut le moins !
Ça me donne envie de reprendre des essais
Merci à M Planteferve pour nous donner autant d’enthousiasme avec ces schémas.
Bonne continuation.
Bonjour.
Cette ampli casque est surprenant de qualité j'ai redécouvert mon casque Sony MDR-V7.
Question courant de repos je fait confiance a Jean Marc, c'est lui l'Kerpert, si il a mis un courant de repos qu'il te semble élevé pour toi, ce n'est surement pas du hasard.
François-D
Bonjour,
Nul doute, Jean Marc n'a pas fait au hasard. Les compétences du concepteur sont bien supérieures aux miennes. Le courant de 500mA a probablement été choisi pour obtenir le meilleur du transistor.
J’ai la fâcheuse tendance à vouloir comprendre et à innové, ce n’est pas toujours avec succès mais c’est formateur.
Bravo pour votre réalisation, profitez en bien.
Bonne écoute, cordialement.
Bonne soirée
François -D
RE: Amplificateurs pour casques Haute définition - JM Plantefeve - 27/12/2022
(21/09/2022-15:59:37)Frank G a écrit : Dans mes souvenirs, le courant de repos pour l’ampli casque était beaucoup moins élevé. Je me demande si un courant de 500mA est bien nécessaire. Cela fait des watts. Qui peut le plus peut le moins !Bonsoir Franck,
Le courant de repos est à calculer suivant l'impédance nominale de la charge. Ici par exemple avec 90mA : https://forums.melaudia.net/showthread.php?tid=8429&pid=128338#pid128338

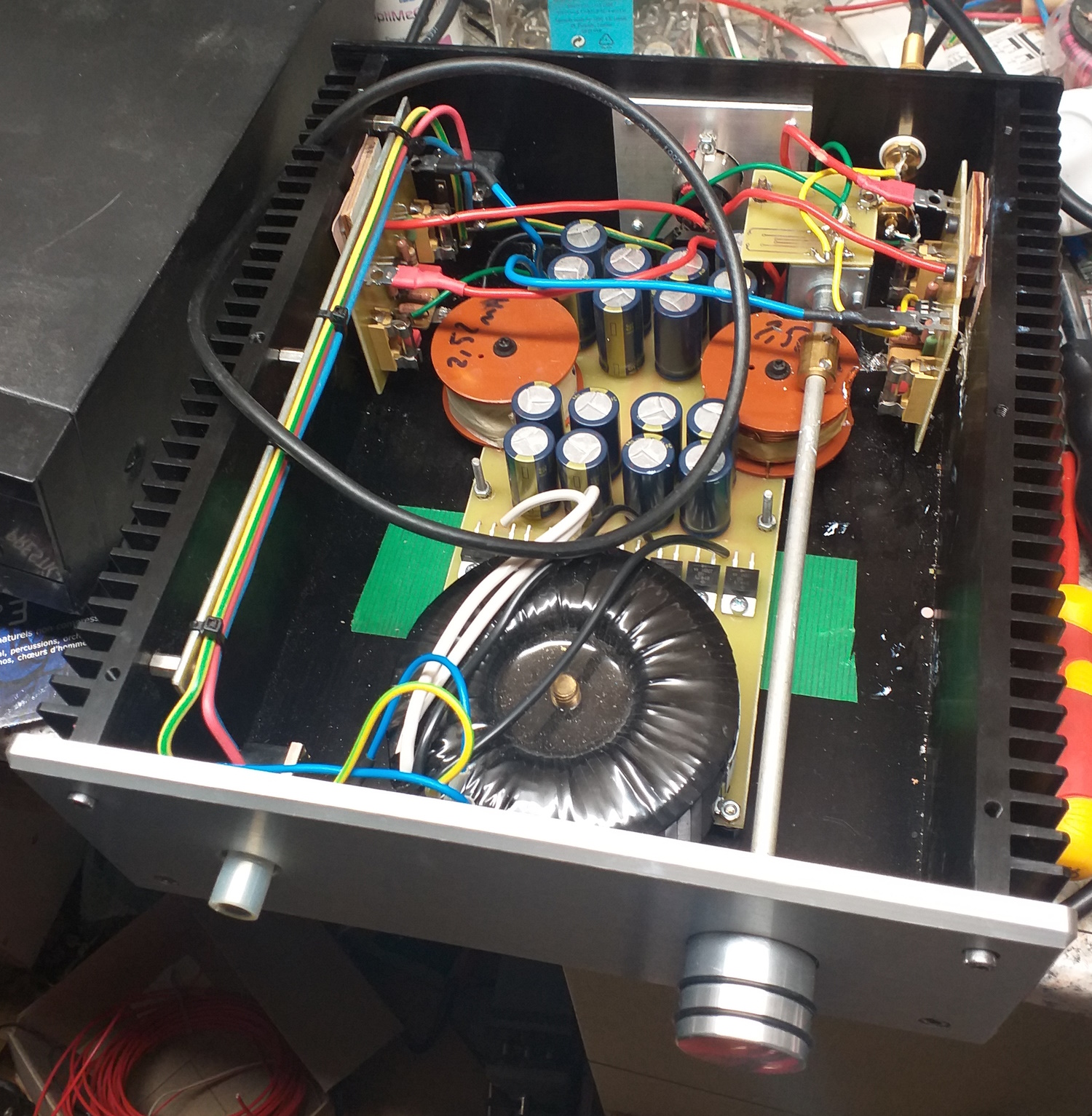

(27/12/2022-18:32:54)François-D a écrit : je termine le câblage de l'ampli casque de mon ami Bernard SKora, j'ai pris un transfo toroidy avec écran, et cette écran je dois le relier au point 0 de l'alimentation et a la terre vert jaune dit moi si je dis des bêtises.Bonsoir François,
Le Toroidy bien isolé du coffret, coffret à la masse signal, écran à la Terre du réseau.
Bien à vous, Jean-Marc.
RE: Amplificateurs pour casques Haute définition - François-D - 27/12/2022
(27/12/2022-19:17:46)JM Plantefeve a écrit :et la masse signal il ne faut pas la mettre a la terre du réseau(21/09/2022-15:59:37)Frank G a écrit : Dans mes souvenirs, le courant de repos pour l’ampli casque était beaucoup moins élevé. Je me demande si un courant de 500mA est bien nécessaire. Cela fait des watts. Qui peut le plus peut le moins !Bonsoir Franck,
Le courant de repos est à calculer suivant l'impédance nominale de la charge. Ici par exemple avec 90mA : https://forums.melaudia.net/showthread.php?tid=8429&pid=128338#pid128338
(27/12/2022-18:32:54)François-D a écrit : je termine le câblage de l'ampli casque, j'ai pris un transfo toroidy avec écran, et cette écran je dois le relier au point 0 de l'alimentation et a la terre vert jaune dit moi si je dis des bêtises.Bonsoir François,
Le Toroidy bien isolé du coffret, coffret à la masse signal, écran à la Terre du réseau.
Bien à vous, Jean-Marc.
Merci jean Marc.
BOnne soirée François
RE: Amplificateurs pour casques Haute définition - escartefigue33 - 28/12/2022
Bonjour,
Il me semble qu'un coffret métallique dans lequel pénètre le secteur devrait être raccordé à la terre, ainsi que toutes parties métalliques accessibles à l'utilisateur, comme l'arceau du casque par exemple.
Il est vrai que si on considère l'alimentation SRD5 de mon STAX, il n'y a aucune isolation galvanique par rapport au secteur, seulement des résistances qui limitent le courant à une valeur non létale en cas de contact.
Cdt,
Gérard
RE: Amplificateurs pour casques Haute définition - calculette - 01/01/2023
(28/12/2022-09:35:09)escartefigue33 a écrit : Bonjour,
Il me semble qu'un coffret métallique dans lequel pénètre le secteur devrait être raccordé à la terre, ainsi que toutes parties métalliques accessibles à l'utilisateur, comme l'arceau du casque par exemple.
Il est vrai que si on considère l'alimentation SRD5 de mon STAX, il n'y a aucune isolation galvanique par rapport au secteur, seulement des résistances qui limitent le courant à une valeur non létale en cas de contact.
Cdt,
Gérard
Vrai,
Mais les appareils dits "double isolation" n'ont pas la prise terre !
Je manipule fréquemment des scies sauteuses, scies circulaires etc .... je n'ai jamais pris le jus en touchant leurs socles métalliques.
Idem pour le mandrin, le foret et la pièce métal en cours de perçage qui ne m'ont jamais électrocuté.
Pour en revenir à la hifi.
Le moins du signal (asymétrique) ne devrait pas être mis à la terre du bâtiment.
Si jamais le moins du signal est relié au boitier (par des cinchs chassis non isolées ou des jack etc..) il vaut mieux que ce même boitier ne soit pas mis à la terre du bâtiment sous peine de parasites !
A moins d'avoir construit un autre boitier autour du premier en gigogne
Pour finir (je me répète) les câbles transportant le signal (modulation) ne devraient jamais utiliser le blindage pour véhiculer le moins du signal et leur blindage ne devrait être raccordé que d'un seul coté.
Pour le câble du casque c'est différent le signal est déjà amplifié et l'impédance du casque est assez basse donc le moins peut circuler dans le blindage du câble sans problème.
Denis,
RE: Amplificateurs pour casques Haute définition - François-D - 27/01/2023
(27/12/2022-19:45:20)François-D a écrit :(27/12/2022-19:17:46)JM Plantefeve a écrit :et la masse signal il ne faut pas la mettre a la terre du réseau(21/09/2022-15:59:37)Frank G a écrit : Dans mes souvenirs, le courant de repos pour l’ampli casque était beaucoup moins élevé. Je me demande si un courant de 500mA est bien nécessaire. Cela fait des watts. Qui peut le plus peut le moins !Bonsoir Franck,
Le courant de repos est à calculer suivant l'impédance nominale de la charge. Ici par exemple avec 90mA : https://forums.melaudia.net/showthread.php?tid=8429&pid=128338#pid128338
(27/12/2022-18:32:54)François-D a écrit : je termine le câblage de l'ampli casque un transfo toroidy avec écran, et cette écran je dois le relier au point 0 de l'alimentation et a la terre vert jaune dit moi si je dis des bêtises.Bonsoir François,
Le Toroidy bien isolé du coffret, coffret à la masse signal, écran à la Terre du réseau.
Bien à vous, Jean-Marc.
Merci jean Marc.
BOnne soirée François

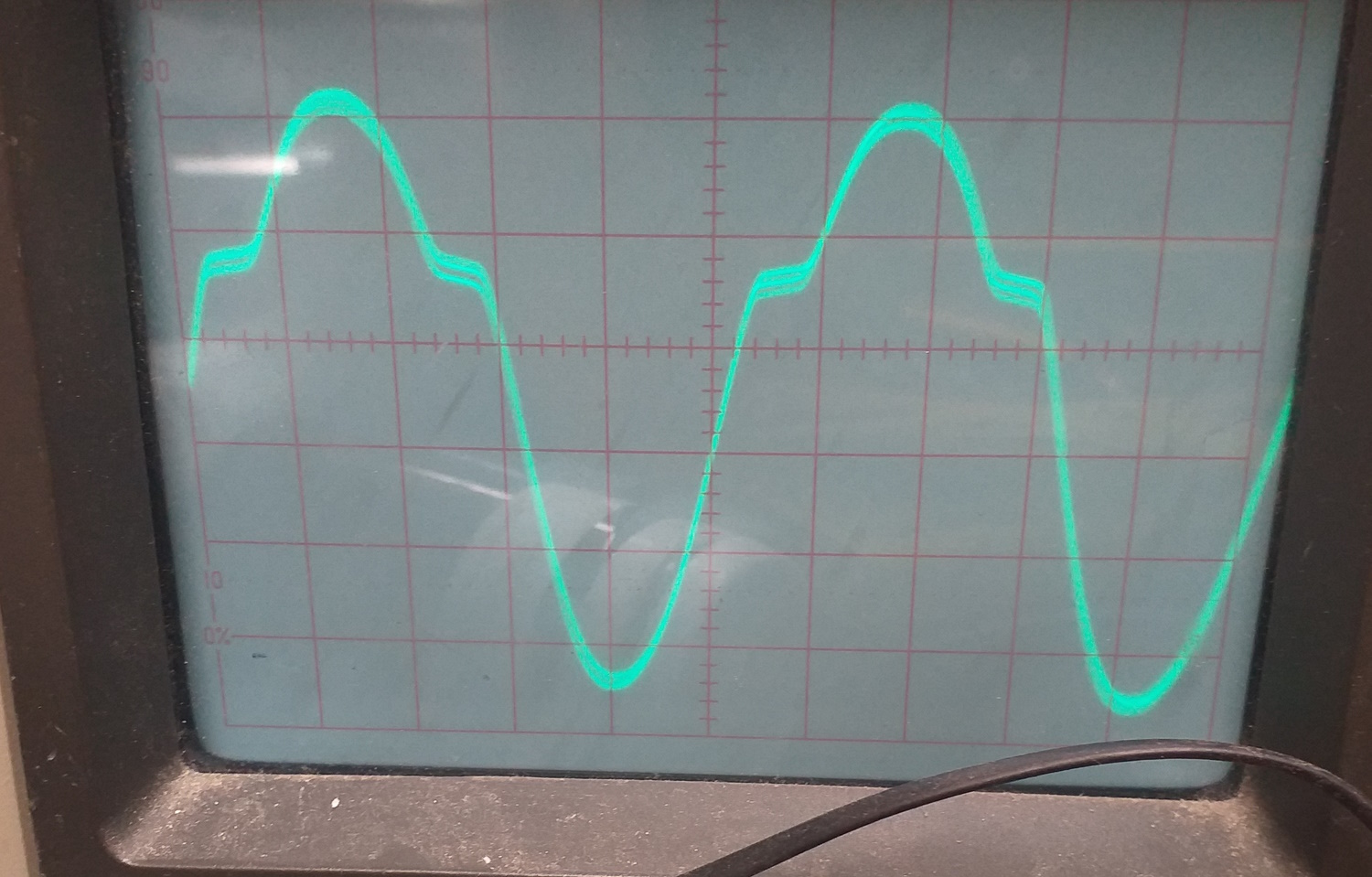

Bonjour petit problème ampli casque voir photo oscillocope 300Ma de courant de repos
RE: Amplificateurs pour casques Haute définition - François-D - 28/01/2023
Bonsoir

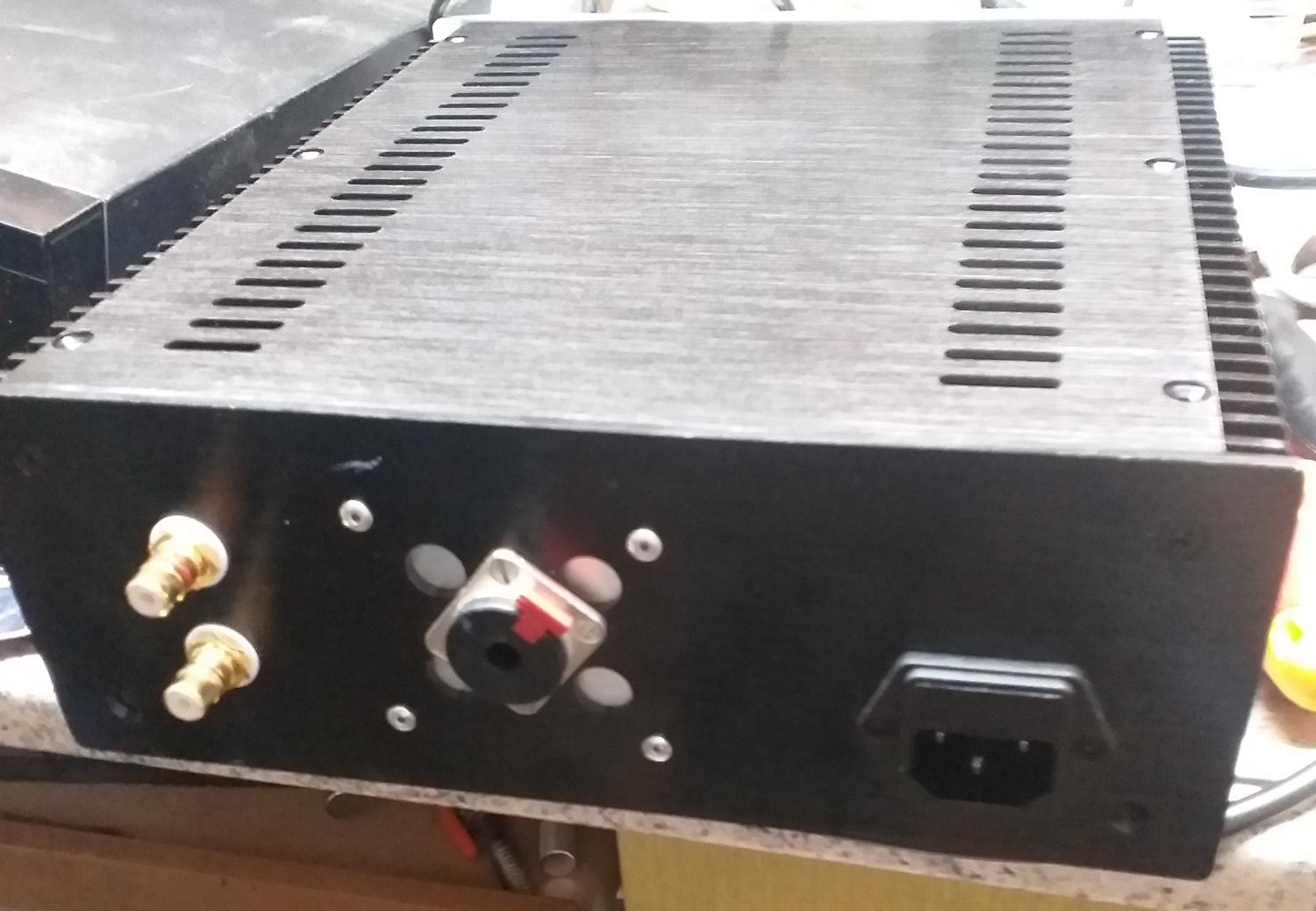

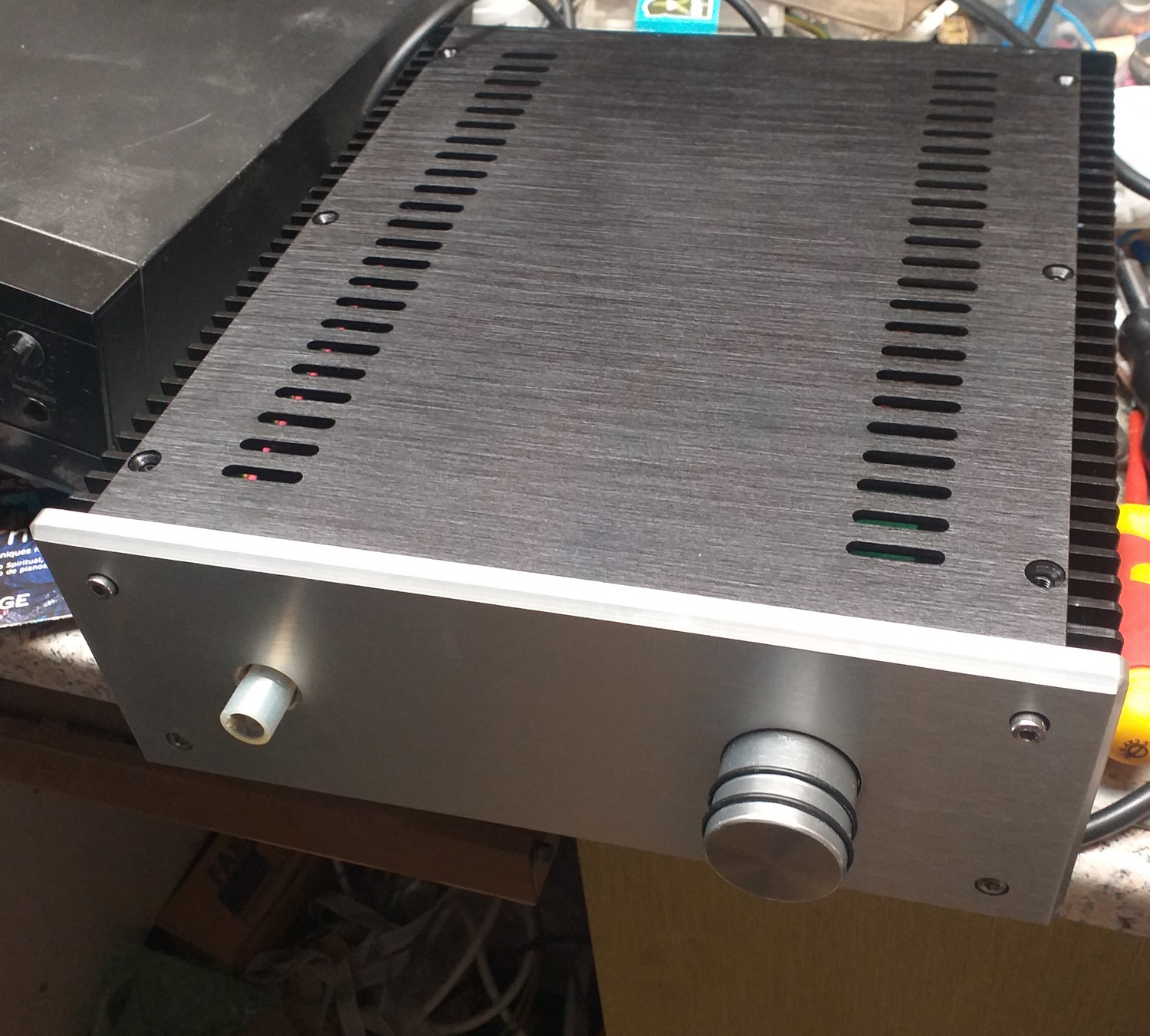

Un nouveau amplificateur casque pour , quelques problèmes de mise au point suite a mon AVC petit problèmes de concentration et d'attention
Mais ca marche et plutôt bien malgré un casque de 30 ohms alors que le courant de repos qui est de 330 mA pour un casque de 110 ohms.Un petitt aperçu de la petite bête
FRançois-D
RE: Amplificateurs pour casques Haute définition - François-D - 01/02/2023
(27/12/2022-19:17:46)JM Plantefeve a écrit :(21/09/2022-15:59:37)Frank G a écrit : Dans mes souvenirs, le courant de repos pour l’ampli casque était beaucoup moins élevé. Je me demande si un courant de 500mA est bien nécessaire. Cela fait des watts. Qui peut le plus peut le moins !Bonsoir Franck,
Le courant de repos est à calculer suivant l'impédance nominale de la charge. Ici par exemple avec 90mA : https://forums.melaudia.net/showthread.php?tid=8429&pid=128338#pid128338
(27/12/2022-18:32:54)François-D a écrit : je termine le câblage de l'ampli casque , j'ai pris un transfo toroidy avec écran, et cette écran je dois le relier au point 0 de l'alimentation et a la terre vert jaune dit moi si je dis des bêtises.Bonsoir François,
Le Toroidy bien isolé du coffret, coffret à la masse signal, écran à la Terre du réseau.
Bien à vous, Jean-Marc.
(27/12/2022-19:17:46)JM Plantefeve a écrit :(21/09/2022-15:59:37)Frank G a écrit : Dans mes souvenirs, le courant de repos pour l’ampli casque était beaucoup moins élevé. Je me demande si un courant de 500mA est bien nécessaire. Cela fait des watts. Qui peut le plus peut le moins !Bonsoir Franck,
Le courant de repos est à calculer suivant l'impédance nominale de la charge. Ici par exemple avec 90mA : https://forums.melaudia.net/showthread.php?tid=8429&pid=128338#pid128338
(27/12/2022-18:32:54)François-D a écrit : je termine le câblage de l'ampli casque a, j'ai pris un transfo toroidy avec écran, et cette écran je dois le relier au point 0 de l'alimentation et a la terre vert jaune dit moi si je dis des bêtises.Bonsoir François,
Le Toroidy bien isolé du coffret, coffret à la masse signal, écran à la Terre du réseau.
Bien à vous, Jean-Marc.
(27/12/2022-19:17:46)JM Plantefeve a écrit :(21/09/2022-15:59:37)Frank G a écrit : Dans mes souvenirs, le courant de repos pour l’ampli casque était beaucoup moins élevé. Je me demande si un courant de 500mA est bien nécessaire. Cela fait des watts. Qui peut le plus peut le moins !Bonsoir Franck,
Le courant de repos est à calculer suivant l'impédance nominale de la charge. Ici par exemple avec 90mA : https://forums.melaudia.net/showthread.php?tid=8429&pid=128338#pid128338
(27/12/2022-18:32:54)François-D a écrit : je termine le câblage de l'ampli casque , j'ai pris un transfo toroidy avec écran, et cette écran je dois le relier au point 0 de l'alimentation et a la terre vert jaune dit moi si je dis des bêtises.Bonsoir François,
Le Toroidy bien isolé du coffret, coffret à la masse signal, écran à la Terre du réseau.
Bien à vous, Jean-Marc.
(27/12/2022-19:17:46)JM Plantefeve a écrit :(21/09/2022-15:59:37)Frank G a écrit : Dans mes souvenirs, le courant de repos pour l’ampli casque était beaucoup moins élevé. Je me demande si un courant de 500mA est bien nécessaire. Cela fait des watts. Qui peut le plus peut le moins !Bonsoir Franck,
Le courant de repos est à calculer suivant l'impédance nominale de la charge. Ici par exemple avec 90mA : https://forums.melaudia.net/showthread.php?tid=8429&pid=128338#pid128338
(27/12/2022-18:32:54)François-D a écrit : je termine le câblage de l'ampli casque , j'ai pris un transfo toroidy avec écran, et cette écran je dois le relier au point 0 de l'alimentation et a la terre vert jaune dit moi si je dis des bêtises.Bonsoir François,
Le Toroidy bien isolé du coffret, coffret à la masse signal, écran à la Terre du réseau.
Bien à vous, Jean-Marc.
(27/12/2022-19:17:46)JM Plantefeve a écrit :(21/09/2022-15:59:37)Frank G a écrit : Dans mes souvenirs, le courant de repos pour l’ampli casque était beaucoup moins élevé. Je me demande si un courant de 500mA est bien nécessaire. Cela fait des watts. Qui peut le plus peut le moins !Bonsoir Franck,
Le courant de repos est à calculer suivant l'impédance nominale de la charge. Ici par exemple avec 90mA : https://forums.melaudia.net/showthread.php?tid=8429&pid=128338#pid128338
(27/12/2022-18:32:54)François-D a écrit : je termine le câblage de l'ampli casque , j'ai pris un transfo toroidy avec écran, et cette écran je dois le relier au point 0 de l'alimentation et a la terre vert jaune dit moi si je dis des bêtises.Bonsoir François,
Le Toroidy bien isolé du coffret, coffret à la masse signal, écran à la Terre du réseau.
Bien à vous, Jean-Marc.
(27/12/2022-19:17:46)JM Plantefeve a écrit :(21/09/2022-15:59:37)Frank G a écrit : Dans mes souvenirs, le courant de repos pour l’ampli casque était beaucoup moins élevé. Je me demande si un courant de 500mA est bien nécessaire. Cela fait des watts. Qui peut le plus peut le moins !Bonsoir Franck,
Le courant de repos est à calculer suivant l'impédance nominale de la charge. Ici par exemple avec 90mA : https://forums.melaudia.net/showthread.php?tid=8429&pid=128338#pid128338
(27/12/2022-18:32:54)François-D a écrit : je termine le câblage de l'ampli casque j'ai pris un transfo toroidy avec écran, et cette écran je dois le relier au point 0 de l'alimentation et a la terre vert jaune dit moi si je dis des bêtises.Bonsoir François,
Le Toroidy bien isolé du coffret, coffret à la masse signal, écran à la Terre du réseau.
Bien à vous, Jean-Marc.
(27/12/2022-19:17:46)JM Plantefeve a écrit :(21/09/2022-15:59:37)Frank G a écrit : Dans mes souvenirs, le courant de repos pour l’ampli casque était beaucoup moins élevé. Je me demande si un courant de 500mA est bien nécessaire. Cela fait des watts. Qui peut le plus peut le moins !Bonsoir Franck,
Le courant de repos est à calculer suivant l'impédance nominale de la charge. Ici par exemple avec 90mA : https://forums.melaudia.net/showthread.php?tid=8429&pid=128338#pid128338
(27/12/2022-18:32:54)François-D a écrit : je termine le câblage de l'ampli casque , j'ai pris un transfo toroidy avec écran, et cette écran je dois le relier au point 0 de l'alimentation et a la terre vert jaune dit moi si je dis des bêtises.Bonsoir François,
Le Toroidy bien isolé du coffret, coffret à la masse signal, écran à la Terre du réseau.
Bien à vous, Jean-Marc.
(27/12/2022-19:17:46)JM Plantefeve a écrit :(21/09/2022-15:59:37)Frank G a écrit : Dans mes souvenirs, le courant de repos pour l’ampli casque était beaucoup moins élevé. Je me demande si un courant de 500mA est bien nécessaire. Cela fait des watts. Qui peut le plus peut le moins !Bonsoir Franck,
Le courant de repos est à calculer suivant l'impédance nominale de la charge. Ici par exemple avec 90mA : https://forums.melaudia.net/showthread.php?tid=8429&pid=128338#pid128338
(27/12/2022-18:32:54)François-D a écrit : je termine le câblage de l'ampli casque , j'ai pris un transfo toroidy avec écran, et cette écran je dois le relier au point 0 de l'alimentation et a la terre vert jaune dit moi si je dis des bêtises.Bonsoir François,
Le Toroidy bien isolé du coffret, coffret à la masse signal, écran à la Terre du réseau.
Bien à vous, Jean-Marc.
RE: Ou acheter des transistors Hitachi - PierreRa - 24/11/2024
(19/04/2019-21:44:42)JM Plantefeve a écrit : J'aurais pu aussi organiser un référendum, mais j'ai préféré faire comme ça :
Pas d'objection ? Parce que moi j'ai rien d'autre à dire.
Je crois que tout est en ordre, non ?
M'sieur Jean-Marc. [color=#FFA500]
Bonjour,
Peut-on imaginer un préamp simple et efficace à partir de ce schéma ? Quel résultat sonore pourrions nous en attendre ? Bien tenté d'essayer.
RE: Amplificateurs pour casques Haute définition - œdicnème - 24/11/2024

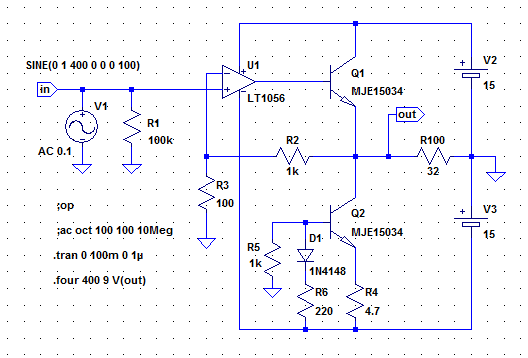

schéma JM Plantefève
La circuit autour de Q2 constitue une source de courant constant.
La diode 1N4148 doit stabiliser la tension base-émetteur de ce transistor.
Par contre, la réjection d'alimentation est faible.
*
J'ai récemment relevé une remarque à propos de circuits suiveurs
de tension (et valable pour ceux à gain en tension) chargés en continu
par une source de courant constant :
l'existence de la source de courant constant (issu ici de Q2)
réduit la charge en courant alternatif de l'émetteur du transistor
(ici celui de Q1) à ce que l'on y branche (ici R100).
En suiveur de tension, ce genre de circuit est moins utilisé
qu'un push-pull où la charge de chacun des transistors suiveurs se complique,
le transistor opposé s'ajoutant à la charge que l'on branche. L'impédance
de sortie diminue pratiquement de moitié et le courant maximal délivré est doublé.
Mais peut-on parler pour autant d'amélioration avec un push-pull pour un signal
raisonnable (2 Vrms), qu'on ne dépasse guère en sortie de préamplificateurs
ou d'amplificateurs pour casque.
JM Plantefève choisit ici un étage de sortie avec un transistor raccordé à
une source de courant constant. Peut-il nous préciser la raison de ce choix ?
Je crois me rappeler avoir vu un jour un ampli de puissance à tubes
dont l'étage de sortie comportait une source de courant
constant à transistors (de Tim de Parvicini ?).
La aussi, quelle peut-être la raison de ce choix ?
