RE: calculs - raoul - 18/10/2019
Pour la stabilité horizontale, on peut élargir la base d'appui en allongeant les pieds.

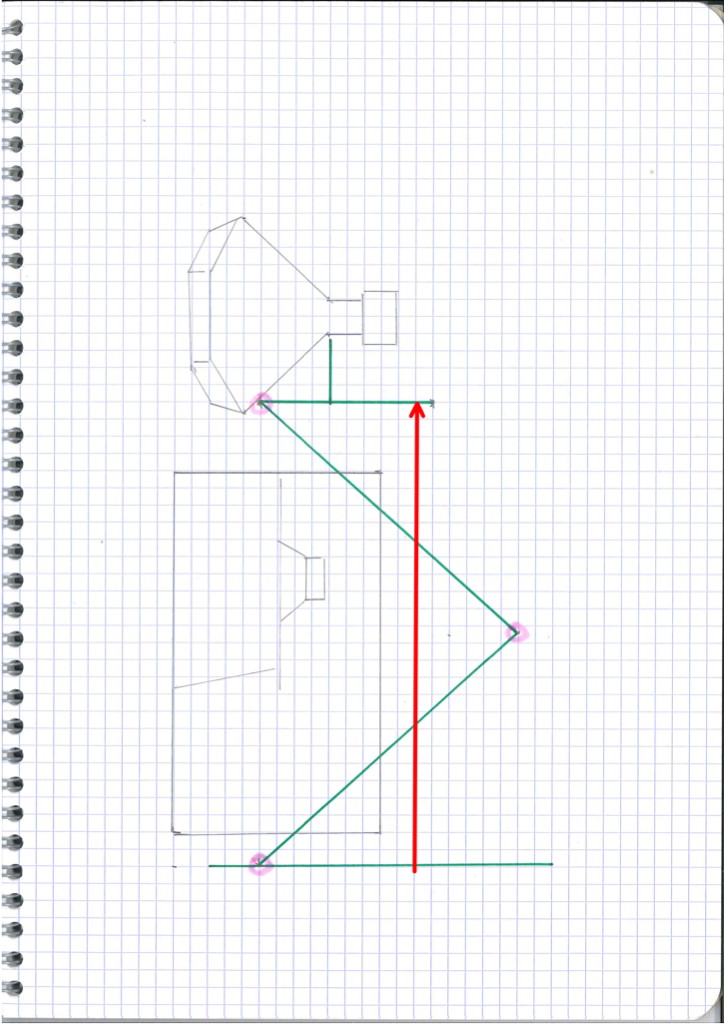

Ma crainte est surtout sur la résistance au fléchissement des articulations. Pour y pallier, j'avais déjà pensé à ajouter deux barres verticales en soutien, entre les barres haute et basse, figurées en rouge sur ces schémas.
RE: calculs - jeans - 18/10/2019
Voir le fil "un système classique" de phil47. Même système Ronaldo Bassi, VOT et pavillon Mantaray suspendus.
RE: calculs - raoul - 18/10/2019
jeans a écrit :Voir le fil "un système classique" de phil47. Même système Ronaldo Bassi, VOT et pavillon Mantaray suspendus.
Y a plus la photo du système de Phil.
L'installation doit pouvoir être déplacée, donc pas de fixation au plafond.
Ensuite, pour la mobilité, il faut pouvoir amener l'ensemble au ras du sol. On m'avait suggéré une chèvre, mais un poil surdimensionnée comme solution.
RE: calculs - Dominique - 18/10/2019
Bonsoir Raoul,
Raoul a écrit :hors de question de traverser les VOTD'où ma remarque :
Dominique a écrit :Il semble possible pour un bricoleur de la déplacer et de la fixer entre les 2 bras support en partie haute.
RE: calculs - raoul - 19/10/2019
Dominique a écrit :Il semble possible pour un bricoleur de la déplacer et de la fixer entre les 2 bras support en partie haute.
Bonjour Dominique,
Il y a déjà deux barres transversales, qui soutiennent le pavillon à l'avant (2 points) et sous la compression (1 point).
Ça suffit pas ?
a+mitiés raoul
RE: calculs - RCGV - 19/10/2019
Bonjour
Tu montes une raffinerie Raoul?
René
RE: calculs - Dominique - 19/10/2019
Raoul a écrit :Il y a déjà deux barres transversales, qui soutiennent le pavillon à l'avant (2 points) et sous la compression (1 point).Il faut considérer l'aptitude du bidule à supporter la charge mais aussi sa stabilité géométrique. A cause de Newton, un bricoleur a plus de chance de réaliser un système orthogonal stable (barres horizontales et barres verticales) qu'un système en "Z".
RE: calculs - p ben - 19/10/2019
Bonjour Raoul,
Pour obtenir une structure stable, il faut trianguler. C'est la seule forme indéformable qui n'engendre pas d'efforts excessifs dans les noeuds (rotations). Et bloquer les noeuds avec cette charge et la longueur des éléments, c'est déjà du lourd !
Cela suppose de démonter partiellement les triangles pour le transport.
Ci après, une suggestion 'minimaliste' :
Un système en X (Un Z avec un barre transversale en plus !) constitué de 2 X identiques (Croisillons) placés parallèlement aux flancs des enceintes peut convenir.
Pour rendre ces croisillons indéformables, on peut utiliser des câbles horizontaux entre les extrémités de chaque X et pour stabiliser l"ensemble, mettre deux câbles disposés en X à l'arrière de la structure entre les croisillons (donc dans un plan perpendiculaire aux croisillons).
Pour les parties obliques, des éléments emboitables tubulaires peuvent convenir. Leur constitution doit leur permettre de résister au flambage, car il seront comprimés.
Pour démonter, il suffit de déconnecter les câbles et plier les X.
Les câbles peuvent bien sur être remplacés par de tubes de petite section, à condition de ne pas bloquer les noeuds.
Reste a trouver une forme qui convient au besoin a placer au sommet entre les X et simplement posée a la pointe des X .
Avec des formes différentes, quelques câbles bien placés pourront surement assurer une stabilité totale.
Pascal.
RE: calculs - nicolasd - 19/10/2019
Raoul a écrit :Ma grosse question est d'évaluer la charge rapportée au niveau d'une articulation, en partant avec l'hypothèse large que le T tient à bout d'une barre en porte-à-faux une masse de 20kg ?
Merci pour vos éclairages.
a+mitiés raoul
Ces raccords sont faits pour travailler dans le sens des tubes. Ta structure en W ne demande qu'à se refermer car elle n'est pas triangulée. Les tubes sont peu enfoncés dans les raccords par nature et tu vas demander à ceux-ci n'encaisser des efforts transverses importants (par exemple si ton tube est enfoncé de 5 cm, qu'il sort de 50 cm et que tu pousses dessus avec 10 kg, à son extrémité il y aura un effort de 100 kg au bord du raccord).
Il faut faire une structure avec des tubes verticaux et horizontaux.
RE: calculs - RCGV - 19/10/2019
Finalement cher Raoul tu veux juste écouter de la musique
Yà moyen de faire plus simple... non?
