RE: VituixCAD, The Loudspeaker Simulation Tool - JM Plantefeve - 14/08/2017

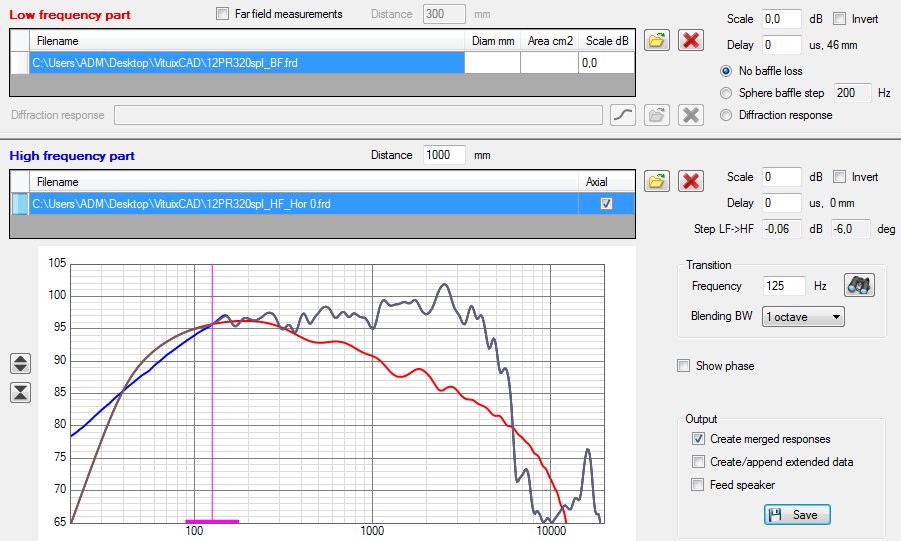

5/7 - Merger : (fusion LF et HF)
- charger la courbe LF.
- charger la courbe HF.
- comme l'effet de baffle est ici déjà intégrée à la BF, cocher no baffle loss.
- saisir la fréquence de fusion (125Hz).
- sauvegarder la fusion.
RE: VituixCAD, The Loudspeaker Simulation Tool - JM Plantefeve - 14/08/2017
6/7 - Crossover : (avec une cible acoustique)

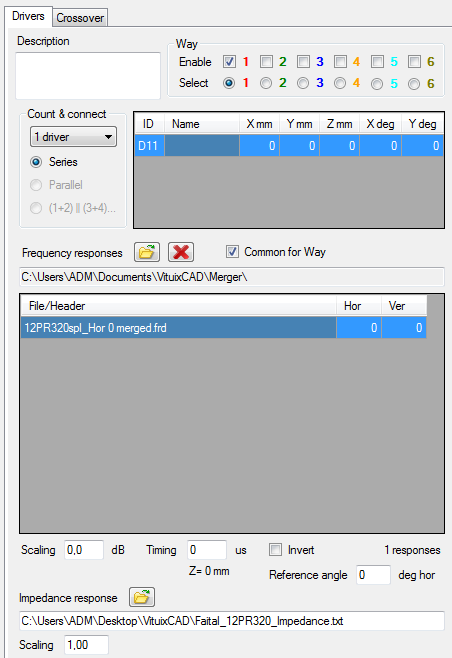

Sur la fenêtre principale de Vituix, onglet drivers, au driver 1 activé :
- charger la réponse SPL fusionnée.
- charger la courbe d'impédance (sauvegardée plus haut).
- double cliquer sur la courbe SPL pour la zoomer.
- afficher une courbe cible Linkwitz ordre 2 passe-bas à 1200Hz, décalage de 96dB.

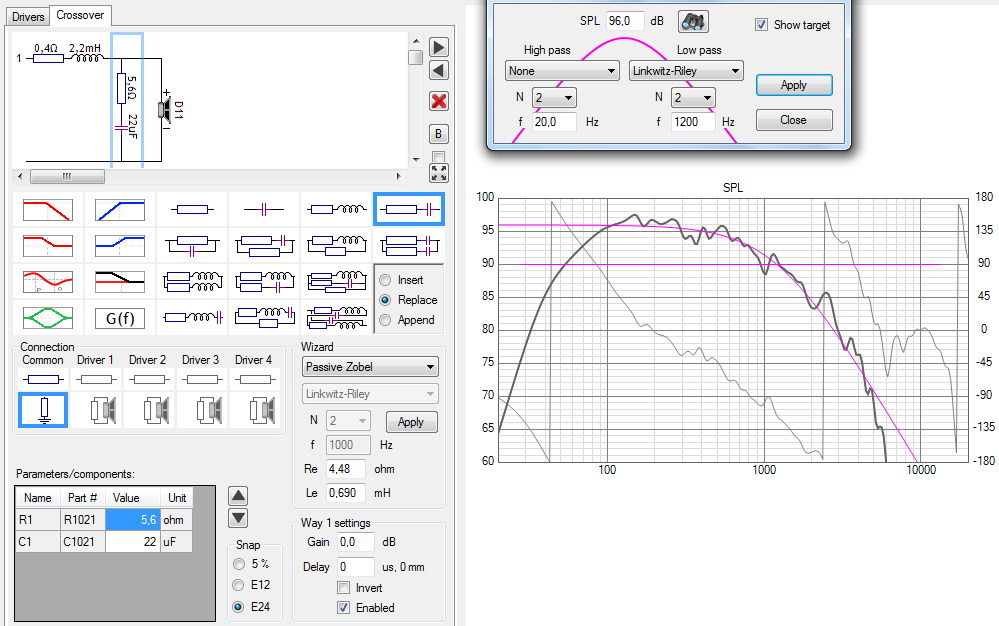

Onglet crossover :
- Construire un filtre LC amorti.
- par itérations manuelles, affiner les 3 valeurs L, C et R ainsi que la r bobine pour tendre vers la cible
RE: VituixCAD, The Loudspeaker Simulation Tool - JM Plantefeve - 18/08/2017
7/7 - Intégration d'un tweeter : pour une enceinte à deux voies ...
Essai avec un HF10AK.
- avec l'outil SPL Trace, du .pdf Faital, extraire HF10AKspl.txt et HF10AKimp.txt.
- sur la fenêtre principale, intégrer en driver 2, ne valider que ce driver.
- afficher en cible un LR2 passe-haut à 1200kHz décalage 96dB.
- construire un filtre CL amorti et atténué.
- ajuster les valeurs pour tendre vers la cible.

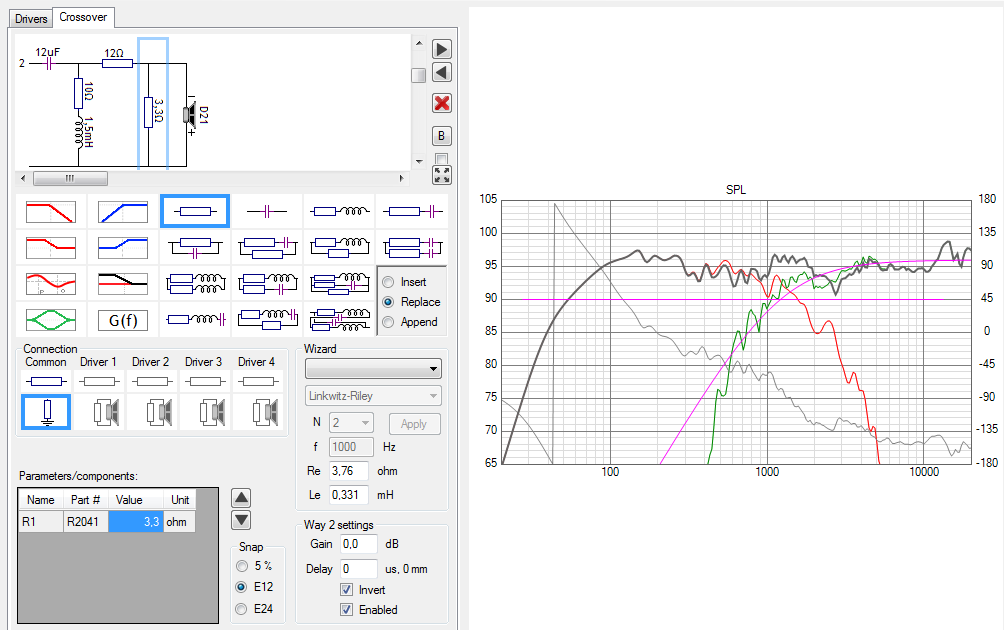

- valider en plus le driver 1, inverser le driver 2 (puisque cibles LR2)
- observer la courbe globale et pratiquer l'affinage (ici limité en temps passé)
Une fois lissée à 1/12th (sans room gain autre que le sol modélisé) :
(réponse dans l'axe au dessus de 10kHz qui sera assagie en situation d'écoute stéréo)
On peut n'y voir que de la simulation, mais celle-ci exploite les mesures constructeurs pour une préconception du filtre, savoir où on va...
Ensuite, ses HPs montés, de propres mesures sont à faire afin d'affiner les valeurs de selfs, condensateurs, résistances, à acheter. Ainsi, j'espère ne pas être hors-sujet dans cette rubrique.
RE: VituixCAD, The Loudspeaker Simulation Tool - Dominique-Tanguy - 18/08/2017
Bravo Jean-Marc !
Superbe tutoriel !
Qui se lance dans la rėalisation de l'enceinte ?
Cordialement,
Dominique T
RE: VituixCAD, The Loudspeaker Simulation Tool - Le Relais Sonore - 18/08/2017
Bonjour à tous,
Je l'aurai bien fait avec mon projet en cours, mais je n'ai pas les courbes constructeur de dispo.
Salutations
Rémy
RE: VituixCAD, The Loudspeaker Simulation Tool - raoul - 18/08/2017
Dominique-Tanguy a écrit :Bravo Jean-Marc !
Superbe tutoriel !
Qui se lance dans la rėalisation de l'enceinte ?
Cordialement,
Dominique T
salut Dominique,
elle est pas belle la plage en Sardaigne :o?
RE: VituixCAD, The Loudspeaker Simulation Tool - Dominique-Tanguy - 18/08/2017
Pour l'instant, à Cannes. On fait une escale chez notre fille ainėe.
Dėcollage pour la Sardaigne demain. J'ai horreur de la plage...
Dominique T
RE: VituixCAD, The Loudspeaker Simulation Tool - JM Plantefeve - 27/08/2017
Sur un fil voisin, il est question de line-array. L'occasion de présenter un autre exercice d'application sous Vituix : 9 haut-parleurs SEAS CA12RCY, pour 595cm² en full range (linear coil travel : 6mm peak to peak).

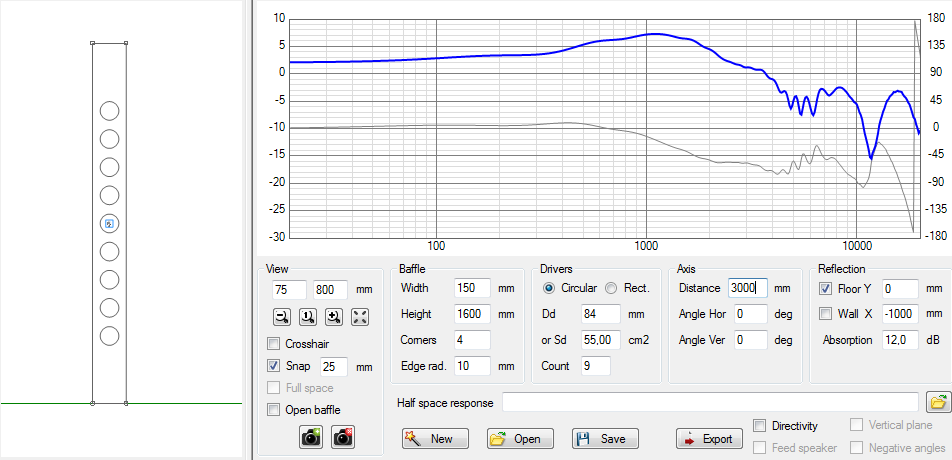

Avec l'outil "Diffraction" :

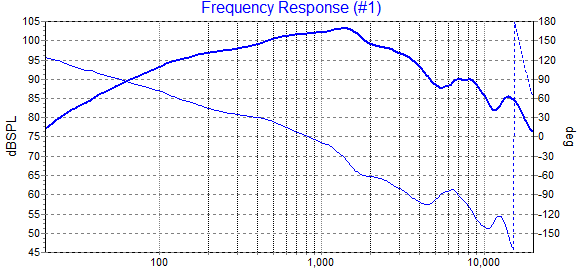

Avec l'outil "SPL curve" :

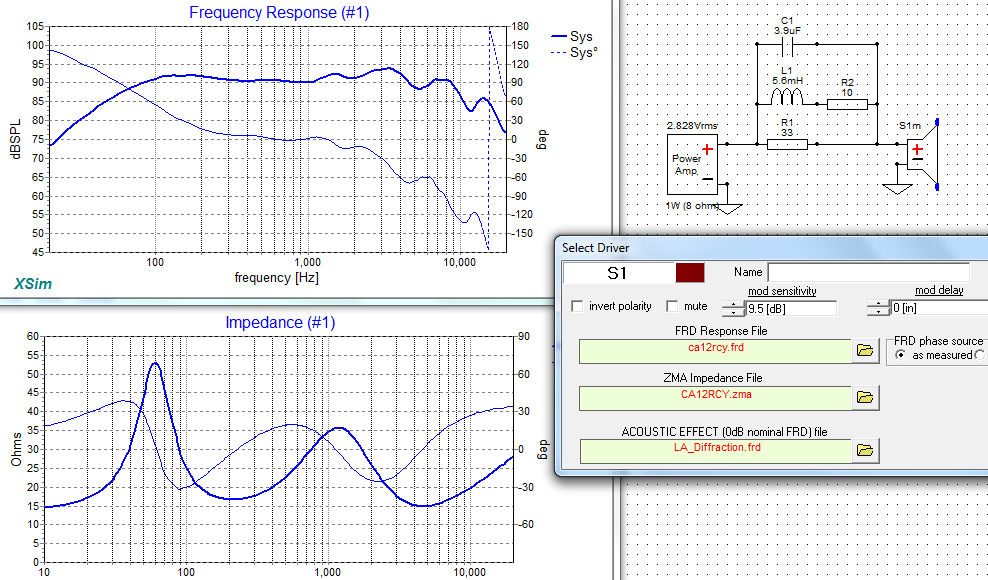

Avec Xsim : (très sympa en passif)
La réponse sans correcteur passif :
