RE: Alimentation Kaneda DC1 - RM8Kinoshita - 11/02/2026

J'espère que la consommation de l'ampli n'est pas trop importante, sinon avec 20 ohm de RDC l'échauffement à cet endroit risque d'être important, sinon apocalyptique !
.

RE: Alimentation Kaneda DC1 - lamouette - 11/02/2026

(11/02/2026-13:46:38)EnceinteAcoustix a écrit : défaut d'isolation, sans doute..

très bizarre oui.
C'est une erreur, il aurait du écrire "annuler la magnétisation sous courant continu".
2 enroulement inversés sur un même noyau ça annule , sauf que là on n'a pas la même polarité sur les deux enroulements , donc il faut inverser une connexion pour que ça se produise.

RE: Alimentation Kaneda DC1 - lamouette - 11/02/2026

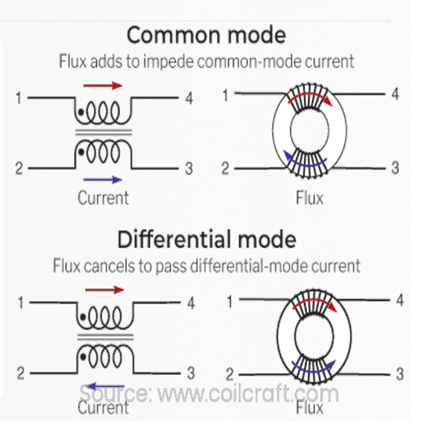

self de mode commun, 2 enroulement inversés sur un noyau:

[Image: self-inductance-de-filtrage-et-de-mode-c...x795-1.jpg]

[Image: self-inductance-de-filtrage-et-de-mode-c...x795-1.jpg]

RE: Alimentation Kaneda DC1 - jimbee - 11/02/2026

(11/02/2026-13:56:52)RM8Kinoshita a écrit : J'espère que la consommation de l'ampli n'est pas trop importante, sinon avec 20 ohm de RDC l'échauffement à cet endroit risque d'être important, sinon apocalyptique !
.

C'est un préampli Smile

https://forums.melaudia.net/showthread.php?tid=13179

RE: Alimentation Kaneda DC1 - lamouette - 11/02/2026

(11/02/2026-12:09:09)Pequod123456 a écrit : Ok, merci à vous pour vos réponses. Vous avez une idée ou je pourrais en trouver ?

merci encore

Alain

Bonjour
Il faut connaitre le courant et trouver une self de mode commun qui convient , je ne suis pas sûr que la résistance soit primordiale, fais l'essai sans résistance de compensation , puis avec résistance pour obtenir 20 ohms total avec la self en série.
Dans cette série c'est efficace en mode differentiel sans être cher : https://fr.farnell.com/wurth-elektronik/744824101/self-de-mode-commun-0-001h-10a/dp/1636292
Il faut la bonne valeur.

RE: Alimentation Kaneda DC1 - jimbee - 11/02/2026

(11/02/2026-12:09:09)Pequod123456 a écrit : Ok, merci à vous pour vos réponses. Vous avez une idée ou je pourrais en trouver ?

merci encore

Alain

Peut être qu'un transfo d'alim avec primaire 2 x 115 V de ce genre ferait l'affaire, mieux qu'une bricole pour hf:
https://www.mouser.fr/datasheet/3/236/1/VPT230_110.pdf

RE: Alimentation Kaneda DC1 - RM8Kinoshita - 11/02/2026

(11/02/2026-15:05:16)jimbee a écrit :
(11/02/2026-13:56:52)RM8Kinoshita a écrit : J'espère que la consommation de l'ampli n'est pas trop importante, sinon avec 20 ohm de RDC l'échauffement à cet endroit risque d'être important, sinon apocalyptique !
.

C'est un préampli https://forums.melaudia.net/showthread.php?tid=13179

Autant pour moi . . . Smile

RE: Alimentation Kaneda DC1 - lamouette - 11/02/2026

(11/02/2026-15:46:34)jimbee a écrit :
(11/02/2026-12:09:09)Pequod123456 a écrit : Ok, merci à vous pour vos réponses. Vous avez une idée ou je pourrais en trouver ?

merci encore

Alain

Peut être qu'un transfo d'alim avec primaire 2 x 115 V de ce genre ferait l'affaire, mieux qu'une bricole pour hf:
https://www.mouser.fr/datasheet/3/236/1/VPT230_110.pdf

non mais ça va! En plus avec des gros moyens qui n'ont absolument rien à voir avec la fonction et l'encombrement et avec des valeurs au pif !
Une valeur de self s'adapte en fonction du filtre à calculer et donc en rapport à ce qu'il y a à filtrer c'est à dire les résidus de commutation des diodes de redressement dans le cas qui nous intéresse.
Ce n'est pas une bricole , c'est le juste composant et pas spécialement HF si sa valeur est adaptée

. - EnceinteAcoustix - 11/02/2026

.

RE: Alimentation Kaneda DC1 - jimbee - 11/02/2026

(11/02/2026-16:51:36)lamouette a écrit : Ce n'est pas une bricole , c'est le juste composant et pas spécialement HF si sa valeur est adaptée

Cette gamme de produits n'est spécifiée en "Effective Frequency Range" qu'au dessus de 10 kHz
au mieux ( pour les noyaux nanocristallins )
