RE: Blameless Amp Classe B - Argo - 04/07/2024
Bonjour
Chouette projet!
J'adore les amplis "blameless" de Douglas Self, j'en construis beaucoup.
En réalité, ce n'est pas une invention de sa part, car il ne s'agit de rien d'autre qu'une architecture très classique en 3 étages, avec différentiel d'entrée, VAS et push pull de puissance, mais qui prend soin d'intégrer toute la science de l'art sur chaque étage permettant de minimiser la distorsion (son ouvrage est un must have en la matière).
Son invention, c'est la classe XD, mais il ne peut pas en faire la promotion ni le commerce car le brevet appartient a Cambridge audio, pour qui il avait conçu cette technologie.
Bref, je vais suivre ce fil.
Cdt
RE: Blameless Amp Classe B - RM8Kinoshita - 05/07/2024
(04/07/2024-21:46:27)Argo a écrit : Bonjour
Chouette projet!
J'adore les amplis "blameless" de Douglas Self, j'en construis beaucoup.
En réalité, ce n'est pas une invention de sa part, car il ne s'agit de rien d'autre qu'une architecture très classique en 3 étages, avec différentiel d'entrée, VAS et push pull de puissance, mais qui prend soin d'intégrer toute la science de l'art sur chaque étage permettant de minimiser la distorsion (son ouvrage est un must have en la matière).
Salut Argo,
Je reviendrai en détail là-dessus au moment de présenter la platine amplificatrice du Blameless
Son schéma final comporte quelques mini-variantes avec les concepts qu'il a mis en ligne jusqu'alors.
Le schéma définitif est propriété intellectuelle de Douglas, je ne pourrai donc pas le poster publiquement.
Le fonctionnement global en est identique, mais il y a quelques petits "raffinements".
Si tu as acheté des platines ou kits complets Blameless (par le passé) à Douglas, tu as les schémas, tu comprends de quoi je veux parler.
Globalement, c'est exactement ce que tu dis, avec étude poussée de chaque étage séparément,
puis avec les interactions entre étages (notamment entre VAS et étage de sortie) afin de minimiser complètement les déformations signal.
On se trouve en présence d'étages hautement linéaires par eux-mêmes (dégénérations locales et structures "classiques" mais particulièrement soignées)
avant l'application d'une contre-réaction pas si énorme (si j'ai bien suivi).
Je n'étais pas obligé d'ajouter la Balanced Input Card, mais son entrée symétrique native avec des perfs de désymétrisation hors pair,
une capacité de drive excellente permet de supprimer l'option bootstrap de l'entrée amp (cette dernière remonte l'impédance à 10k) pour se retrouver avec une impédance de 2k2 à l'entrée platine amplificatrice, charge ayant des avantages (plus faible bruit) et de plus complètement gérable par la sortie de carte de désymétrisation.
Cela m'oblige cependant à utiliser un transfo custom avec 2 enroulements 18V séparés
afin d'alimenter la section régulée en +/- 17V dédiée à la carte d'entrée.
Et Toroidy a répondu présent pour cette demande
crdt
RE: Blameless Amp Classe B - œdicnème - 05/07/2024
(05/07/2024-18:17:44)RM8Kinoshita a écrit : interactions entre étages (notamment entre VAS et étage de sortie)Ci-dessous un extrait du site de Douglas Self
afin de minimiser complètement les déformations signal.
http://www.douglas-self.com/ampins/dipa/dipa.htm
Partants pour des devoirs de vacances ?
Quelle est vraisemblablement la plus linéaire parmi ces portions de circuit ?...
Et pourquoi ?
![[Image: dpafig11.gif]](http://www.douglas-self.com/ampins/dipa/dpafig11.gif)
RE: Blameless Amp Classe B - RM8Kinoshita - 06/07/2024
(05/07/2024-19:22:36)œdicnème a écrit :(05/07/2024-18:17:44)RM8Kinoshita a écrit : interactions entre étages (notamment entre VAS et étage de sortie)Ci-dessous un extrait du site de Douglas Self
afin de minimiser complètement les déformations signal.
http://www.douglas-self.com/ampins/dipa/dipa.htm
Partants pour des devoirs de vacances ?
Quelle est vraisemblablement la plus linéaire parmi ces portions de circuit ?...
Et pourquoi ?
Je pense qu'elle décrit différent types de structures envisageables autour
du transistor fournissant tout le gain en tension de l'amplificateur dans cet étage Voltage Amplifier Stage.
Lesquelles doivent en tout cas être aussi adaptées à la topologie d'étage de sortie retenu.
Et voir aussi chapitre 5.2.3 et "VAS-linearising approaches"
crdt
RE: Blameless Amp Classe B - œdicnème - 06/07/2024
(06/07/2024-08:50:20)RM8Kinoshita a écrit : L'image n'apparait pas.Bizarre. Elle est en milieu de cette longue page du site de Douglas Self.?
http://www.douglas-self.com/ampins/dipa/dipa.htm
Citation :Je pense qu'elle décrit différent types de structures envisageables autourC'est cela.
du transistor fournissant tout le gain en tension de l'amplificateur dans cet étage Voltage Amplifier Stage.
Lesquelles doivent en tout cas être aussi adaptées à la topologie d'étage de sortie retenu.
Ce sont des étages fournissant la majorité du gain en tension de l'amplificateur.
Les étages de sortie ne leur sont pas très demandeurs.
RE: Blameless Amp Classe B - RM8Kinoshita - 06/07/2024
Lien image dpafig11.gif
.
RE: Blameless Amp Classe B - RM8Kinoshita - 10/07/2024
Bonsoir,

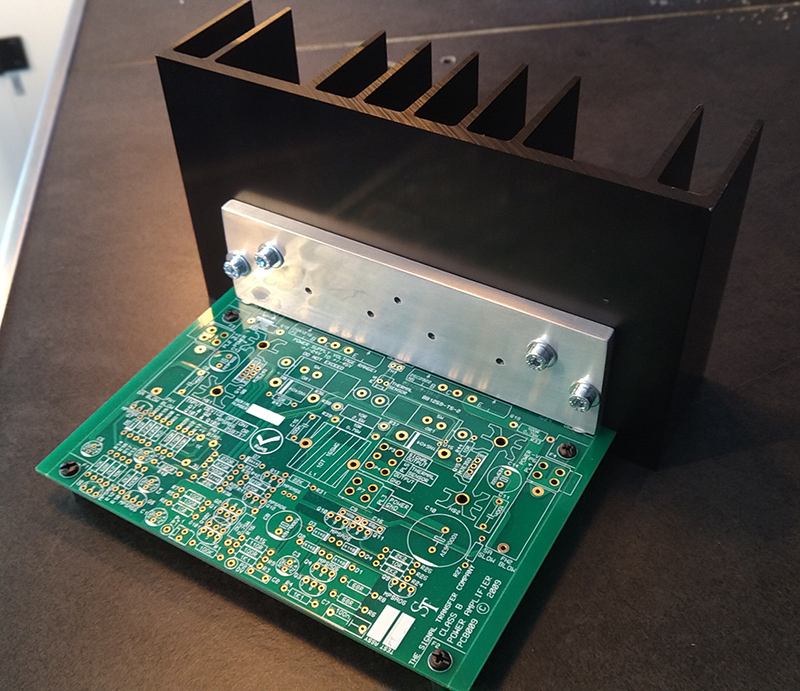

Petite maj, j'ai terminé les usinages de la pièce intermédiaire qui couple les MT-200 au radiateur.
Cette pièce a été réalisée à la scie, lime, perceuse à colonne, taraud, papier abrasif, finish ScotchBrite+ nettoyage acétone ... et une bonne bière IPA !
Les 5 trous M3 pour fixation des MT-200 et du PTC de contrôle de température sont taraudés.
Il y a aussi 3 trous M3 taraudés supplémentaires sur tranche du dessous afin de solidariser la pièce au circuit imprimé.
La fixation de la pièce au dissipateur se fait en M4 traversant.
La carte repose sur entretoises de 10 mm. J'hésite à ajouter 2 trous taraudés dans la semelle du dissipateur, afin de le solidariser au fond ... l'assemblage technique actuel étant déjà suffisamment rigide
Prochaine étape, repérer/pointer/percer le fond qui va accueillir : toroid sur équerre, la platine PSU sur entretoises 22 mm (avec pont 35A en dessous) et le dissipateur+platine AMP
J'ai aussi reçu les commandes Farnell et Mouser pour les composants.
Le garnissage des cartes PSU et AMP va pouvoir commencer
crdt
RE: Blameless Amp Classe B - banzai - 10/07/2024
(10/07/2024-19:06:49)RM8Kinoshita a écrit : Bonsoir,
Petite maj,
La carte repose sur entretoises de 10 mm. J'hésite à ajouter 2 trous taraudés dans la semelle du dissipateur, afin de le solidariser au fond ... l'assemblage technique actuel étant déjà suffisamment rigide
Bonsoir
Pour répondre à cette question plus que fort interessante et pour avoir eu expérience de réparation de cet accabit, Oui pour moi solidariser afin de gagner en rigidité est un bon choix. Le manque de rigidité peu provoquer à termes et sous conditions de réels problèmes de fiabilité, et c'est bien dommage lorsqu'on a le temps de ce passer d'une petite sécurisation.
Bien cordialement
RE: Blameless Amp Classe B - TOF70 - 11/07/2024
(10/07/2024-19:06:49)RM8Kinoshita a écrit : Bonsoir,
Petite maj, j'ai terminé les usinages de la pièce intermédiaire qui couple les MT-200 au radiateur.
Cette pièce a été réalisée à la scie, lime, perceuse à colonne, taraud, papier abrasif, finish ScotchBrite+ nettoyage acétone ... et une bonne bière IPA !
Les 5 trous M3 pour fixation des MT-200 et du PTC de contrôle de température sont taraudés.
Il y a aussi 3 trous M3 taraudés supplémentaires sur tranche du dessous afin de solidariser la pièce au circuit imprimé.
La fixation de la pièce au dissipateur se fait en M4 traversant.
La carte repose sur entretoises de 10 mm. J'hésite à ajouter 2 trous taraudés dans la semelle du dissipateur, afin de le solidariser au fond ... l'assemblage technique actuel étant déjà suffisamment rigide
Prochaine étape, repérer/pointer/percer le fond qui va accueillir : toroid sur équerre, la platine PSU sur entretoises 22 mm (avec pont 35A en dessous) et le dissipateur+platine AMP
J'ai aussi reçu les commandes Farnell et Mouser pour les composants.
Le garnissage des cartes PSU et AMP va pouvoir commencer
crdt
Quel exploit
RE: Blameless Amp Classe B - RM8Kinoshita - 11/07/2024
Salut Banzai,
(10/07/2024-20:11:33)banzai a écrit :(10/07/2024-19:06:49)RM8Kinoshita a écrit : Bonsoir,
Petite maj,
La carte repose sur entretoises de 10 mm. J'hésite à ajouter 2 trous taraudés dans la semelle du dissipateur, afin de le solidariser au fond ... l'assemblage technique actuel étant déjà suffisamment rigide
Bonsoir
Pour répondre à cette question plus que fort interessante et pour avoir eu expérience de réparation de cet accabit, Oui pour moi solidariser afin de gagner en rigidité est un bon choix. Le manque de rigidité peu provoquer à termes et sous conditions de réels problèmes de fiabilité, et c'est bien dommage lorsqu'on a le temps de ce passer d'une petite sécurisation.
Bien cordialement
Merci de ta réponse.
Matinée usinage du fond.
J'en ai profité pour rajouter deux trous taraudés de maintien sur le dessous du dissipateur.
crdt
