RE: Preampli ligne KANEDA 189 - yann35 - 28/05/2023
Merci Christian. C est la version P . Je vais regarder ça de plus près , mais franchement, là, je ne vois pas.
Imaginons que j ai positionné un transistor à « l envers »… est ce que ça pourrait expliquer ce problème ?
RE: Preampli ligne KANEDA 189 - Grand_Floyd - 28/05/2023
Le potar est bien branché entre la sortie et la gate du jfet Tr2 ? Tu arrives bien à diminuer le signal jusqu'à l'annuler?
RE: Preampli ligne KANEDA 189 - yann35 - 29/05/2023
Oui , je l ai branché comme indiqué sur le plan de câblage, et le signal s annule totalement.

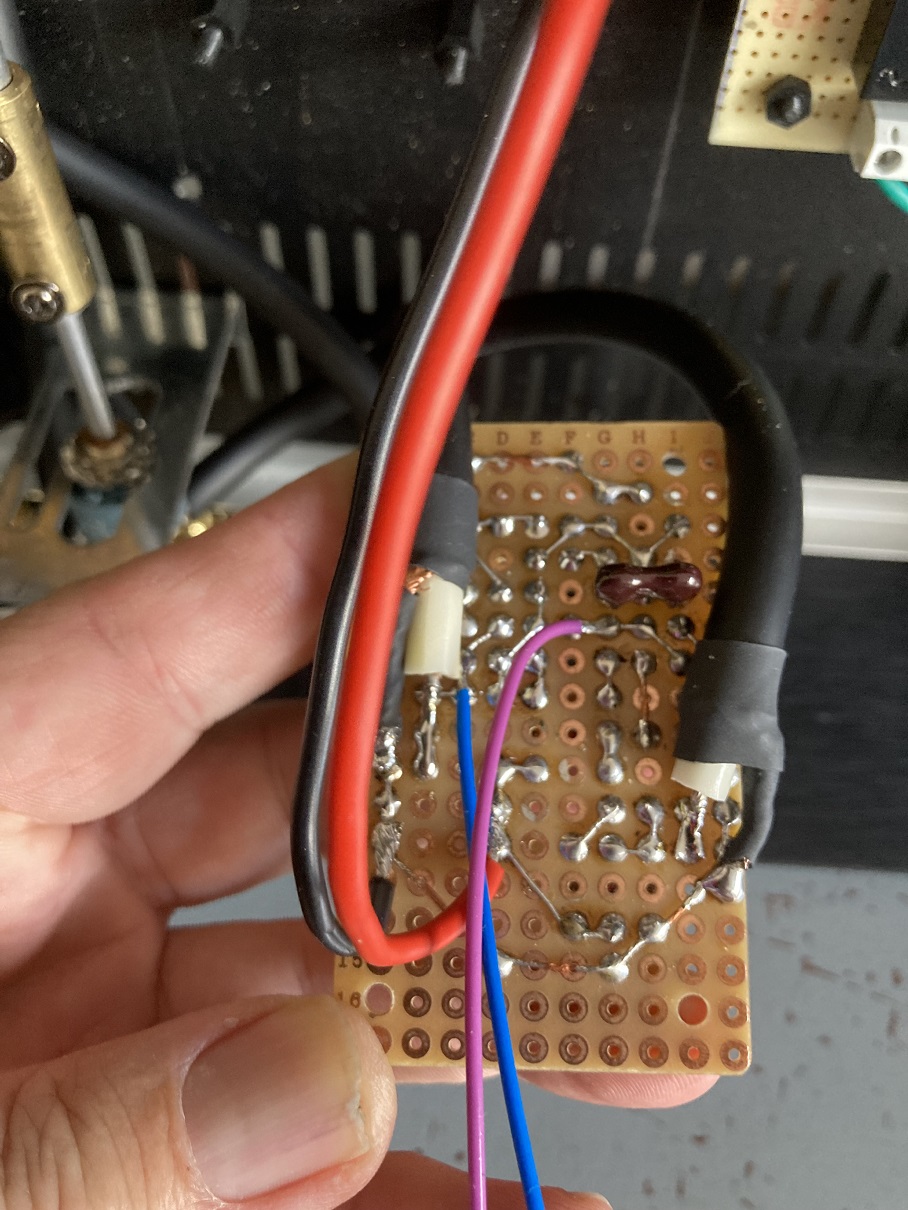

Je joins 2 photos du dessous d une carte pour visualiser . Le fil violet va vers le 1 du potar , le bleu va vers le 2 ... Ce qui est incroyable, c'est que j arrive exactement à l'effet inverse de ce que décrit KANEDA . En changeant le potar de 100K par un 50K , j augmente le gain à tel point que le réglage de potar est inutilisable . Je ne vois guère qu'une solution, changer la résistance de 51k par une 100 k ... En espèrant que ça marche...
RE: Preampli ligne KANEDA 189 - Grand_Floyd - 29/05/2023
Bonjour Yann,
Comme le fonctionnement est correct en dehors du gain trop élevé, cela suppose un bon câblage. Es-tu certain de la valeur de ton potar (500K au lieu de 50K par exemple)?
RE: Preampli ligne KANEDA 189 - yann35 - 29/05/2023
Bonjour Christian,
Oui, mon potar est un KO ON 2CP2511 de 50K ... En attendant, j ai remis le COSMOS de 100K et je viens de changer les résistances de 51 K par des 100 K . J'essayerai cet apres midi pour voir ce que ça donne...
RE: Preampli ligne KANEDA 189 - Grand_Floyd - 29/05/2023
Il ya quand même quelque chose qui cloche. Si le schéma est respecté, le fait de mettre un potar de 50K au lieu de 100k devrait diminuer le gain maxi et non pas l'augmenter. Si tu règles le potar de 100K à 50K tu vas diminuer le gain. T u devrais avoir la même chose avec le potar de 50K réglé au maxi alors que là tu doubles le gain. As-tu vérifié à l'ohmètre la bonne valeur du potar ou fais-tu simplement confiance aux inscriptions?
RE: Preampli ligne KANEDA 189 - yann35 - 29/05/2023
Je viens de vérifier à l'ohmmètre , le potar fait bien 50 K (47 très exactement) . Mystère...
RE: Preampli ligne KANEDA 189 - Grand_Floyd - 29/05/2023
Ok donc si on récapitule, avec le 100K tu as bien une variation progressive de 0 à 100% du volume, et avec le 50K tu as bien aussi une variation progressive de 0 à 100% mais avec un gain plus élevé. Dans les 2 cas ça fonctionne bien mis à part le gain plus élevé avec le 50K. On va continuer à se gratter la tête!
RE: Preampli ligne KANEDA 189 - yann35 - 29/05/2023
C'est exactement ça Christian . Je passe aux essaies avec la résistance de 100 K à la place de la 51 K et je donne des nouvelles...
Bon!! Ben essais faits, et je n ai pas l impression que le gain soit beaucoup descendu.
RE: Preampli ligne KANEDA 189 - Grand_Floyd - 29/05/2023
Il semblerait que les courbes de progressions de ces 2 potentiomètres soient différentes. Si tu positionnes le curseur du 50K comme celui du 100K, il se peut qu'à cette position tu ais plus de gain avec le 50K qu'avec le 100K. Par contre positionnés tous les 2 à fond le 50K donnerait la moitié de gain par rapport au 100K.
https://www.hificollective.co.uk/sites/default/files/tkd-2511-potentiometer-info_0.pdf
https://www.hificollective.co.uk/sites/default/files/tkd-2511-potentiometer-info2_0.pdf
