RE: Yamaha S6215HT-3 Speaker System - stephane - 22/12/2014
Ce n'ai que mon avis, les plans de pavillon représente toujours un coupe parallèle au dessus/dessous
Un exemple
http://hornplans.free.fr/Onken%20JBL-4550.gif
Et la fabrication
http://www.artec-france.com/etudes/reference/AR8170H2.jpg
Après si Jean-Michel arrive a les dessinés avec les cotes données pas de souci.
Stéphane
RE: Yamaha S6215HT-3 Speaker System - jeanphilippe - 22/12/2014
Ne t'enerves pas Dominique, ce n'était pas une critique, juste pour aider...
RE: Yamaha S6215HT-3 Speaker System - Dominique-Tanguy - 22/12/2014
jeanphilippe a écrit :Ne t'enerves pas Dominique, ce n'était pas une critique, juste pour aider...
Désolé, mais ce genre de commentaire n'aide pas, mais démotive...
Dominique
RE: Yamaha S6215HT-3 Speaker System - calivin - 23/12/2014
Bonjour Dominique,
Ta méthode est la bonne, celle suggérée par Stéphane aurait nécessité un jeu de cales et des niveaux ou bien un télémètre laser deux axes ...
Dans tous les cas les cotes de fabrication ont besoin d'un peu de trigonométrie y compris pour intégrer l'épaisseur de la planche courbe.
Même l'angle occasionné par le non centrage du ruban adhésif se résout.
Vincent
RE: Yamaha S6215HT-3 Speaker System - Dominique-Tanguy - 23/12/2014
Merci Vincent,
D'après ce que j'ai compris, Jean-Michel ne va pas utiliser mes mesures pour définir la courbure du pavillon, mais simplement vérifier quelle formule d'expension a été utilisėe par Yamaha. C'est l'équation de l'expension qui sera utilisée par le logiciel pour réaliser le modèle.
Donc je crois que la précision du relevé n'est pas trop critique.
Si l'enceinte est modélisėe en 3D, il va y avoir des clashs un peu partout, et je m'attends à devoir confirmer ou effectuer de nouvelles mesures pour rendre tout ça cohérent.
Cordialement,
Dominique T
RE: Yamaha S6215HT-3 Speaker System - Patrick - 23/12/2014
Bonjour à tous,
en reprenant les mesures de Dominique on constate que les cotes latérales ne changerons pas en horizontalisant le plan pour un gabarit.
Seul l'intervalle de mesure est à recalculer.
d' = d x 0,978 (sinus 78°)
RE: Yamaha S6215HT-3 Speaker System - Dominique-Tanguy - 24/12/2014

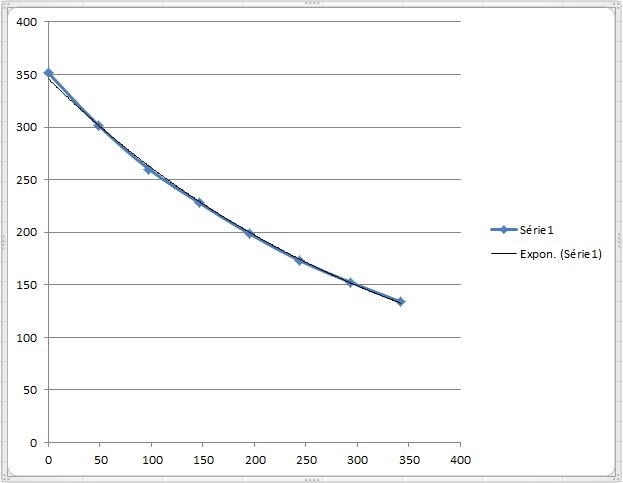

Je me suis amusé à tracer une courbe à partir des chiffres de Patrick. J'ai superposé une courbe de tendance exponentielle. Le résultat semble parler de lui même...
Dominique
RE: Yamaha S6215HT-3 Speaker System - françois/ EAR - 29/12/2014
Bonsoir,
Un petit lien sur diyAudio, qui m'avait fortement orienté sur les compressions JA-6681b...
http://www.diyaudio.com/forums/multi-way/163469-info-yamaha-ja-6681-compression-driver-2.html
Sinon, je viens de découvrir une compression JA-6680 ... Est-ce que ça a existé? Je n'en trouve pas trace... Même "habillage " et même membrane que la JA-6681b (en fait, membrane d'origine en 8ohms, de ce que j'ai compris, sans savoir si elle avait la même suspension)... Si quelqu'un a des infos... (En fait, je chercherais juste deux membranes, au cas où...).
Bonne soirée,
François
RE: Yamaha S6215HT-3 Speaker System - jeanphilippe - 30/12/2014
La JA-6680 est la meme que la 6681 mais avec une membrane phenolique classique, sur ebay la membrane a été remplacée par une membrane alu de la 6681B.
RE: Yamaha S6215HT-3 Speaker System - françois/ EAR - 30/12/2014
Ok, merci pour cette précision.
Je vais continuer à essayer de trouver deux diaphragmes, au cas où, même si ça semble mission impossible...
Cordialement,
François
