gilou a écrit :Bonjour Narshorn


le niveau a changé entre medium et grave....Ben oui... j'avais baissé le volume de l'ampli pour ménager la CP.
le tout sans changer le µ de place

sinon lorsque je mesure j'entends bien un signal sur l'autre voie puis le sweep sur le HP à mesurer. tout ceci est fait directement aux bornes des HP sans filtre.

je vais refaire les mesures

Gilles

narshorn a écrit :"Le niveau envoyé ne doit pas changer ! sinon REW est paumé avec le calcul du délai, que l'on veut le plus précis possible"

narshorn a écrit :

mastro a écrit :oui , on voit bien ce petit signal sur tes 2 pulses , l'alignement est donc confirmé
comme très bon , et ce petit écart d'alignement est bien utilisable avec des mesures très proches dans l'axe des hp ou a 70cm 1m a la bonne hauteur qui permet de retrouver ce même écart et d’affiner l'alignement , et le filtrage par la suite ... :-))

c'est une bonne méthode que j'ai adopté depuis longtemps ...

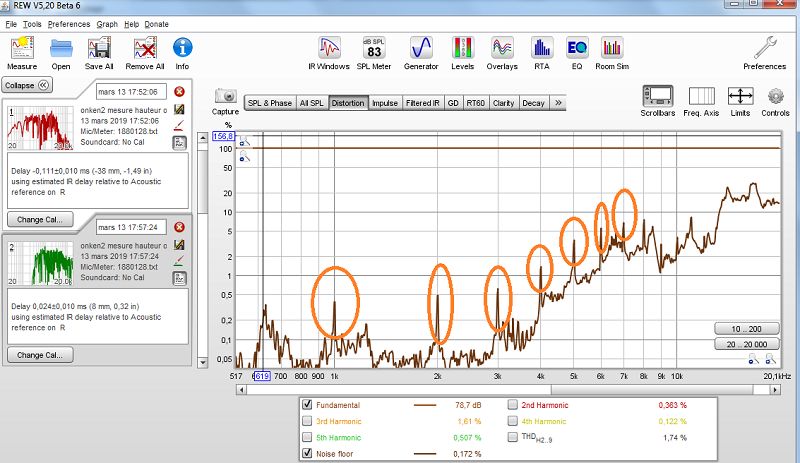

Oui mais voilà le pulse à -762,15m visible sur la mesure n'a pas la même "forme" sur les 2 voies de mesure ... Son enveloppe spectrale semble différente (bruit/niveau?), ce qui ne devrait pas être le cas vu que le HP qui émet ce pulse de timing est en principe identique. Ce signal est prépondérant pour obtenir le calage temporel. Ce n'est pas précis au sample près comme le loopback mais permet un calage de précision quand tout est bien réglé.

Gilou, merci pour ta persévérance et de refaire les mesures au PE
Si on résume :

- mesure et sweep dans le canal gauche (par exemple)
- signal acoustic timing dans le canal droit (par exemple)
- ton canal droit est relié à l'ampli et à ton autre enceinte, filtrée, et la position de l'enceinte "timing" et volume ampli ne bougent pas pendant les mesures
- sur le canal gauche, tu sweep alternativement la voie medium non filtrée (CP+condo de protection série) et le grave non filtré
(le signal acoustic time ref reste dans l'autre enceinte tout le temps)

OK

- tu cales ton niveau d'ampli pour un sweep moyen à 90dBSPL (à 3m, donc ça va être fort) pour la comp en réglant 200Hz-20.0000Hz dans la fenêtre de mesure (pour lui éviter tout le grave bas-medium dangereux)
- pour le grave tu ne changes rien aux niveaux (il va être un peu plus faible, normal) et tu sweep sur 20-20.000

Le niveau envoyé ne doit pas changer ! sinon REW est paumé avec le calcul du délai, que l'on veut le plus précis possible

Tu sauves les 2 mesures brutes, sans rien recaler dedans, dans un unique .mdat. Ainsi, par trigo REW va calculer entre pulse/micro/dôme de la compression.
Si tu es à 3m de l'enceinte le délai devrait être en principe en temporel de 3m45 environ entre micro et dôme.
Vu que le grave a le même timing avec l'autre canal de ref, en soustrayant les valeurs de délai vues par REW, on arrive à avoir le calage temporel exact entre grave et medium

Logiquement ça devrait être bon. Sinon on debuguera ça plus avant avec les panneaux d'E/S dans REW, je posterai des screens des miens on pourra s'assurer de tout ça.

Tu as un UMIK ou un Dayton ?

Cordialement

.
