RE: Le DAC "WesionTEK Khadas Tone Board" - Dominique-Tanguy - 13/01/2019
Je suppose qu'il n'y a pas de rsique à d'abord essayer sans condensateur ?
RE: Le DAC "WesionTEK Khadas Tone Board" - Dominique - 13/01/2019
Il y aura surtout moins de risques (oscillations parasites, bruits électriques, instabilité du circuit, ...) en essayant d'abord avec un condensateur en phase d'essais. La liaison alimentation/DAC devra être aussi courte que possible.
RE: Le DAC "WesionTEK Khadas Tone Board" - sanfrancisko - 13/01/2019
Une question beotienne (je suis peut être passé à coté dans le fil):
Que devient l'entrée USB, la partie alimentation si on l'alimente par les pins ?
Ou autrement : peut on encore faire passer le signal par l'USB en alimentant électriquement par la barette ?
ni y'a t il pas un problème ?
merci
Franck
RE: Le DAC "WesionTEK Khadas Tone Board" - PFB - 13/01/2019
calivin a écrit :Je croyais que le découplage était d'éviter le couplage.
C'est à dire le lien entre deux consommateurs.
Or, nous n'avons qu'un seul consommateur ici.
Je ne pense pas qu'un circuit DAC avec son alimentation soit le siège que d'un consommateur c'est oublier le régulateur...
Si le régulateur chauffe il consomme...
PFB
RE: Le DAC "WesionTEK Khadas Tone Board" - PFB - 13/01/2019
Dominique a écrit :La liaison alimentation/DAC devra être aussi courte que possible.
La liaison DAC alimentation peut faire 10x le tour de la terre c'est pas grave, le découplage en digital passé 3mm c'est dans les choux.
PFB
RE: Le DAC "WesionTEK Khadas Tone Board" - Dominique - 13/01/2019
sanfrancisko a écrit :Que devient l'entrée USB, la partie alimentation si on l'alimente par les pins ? Ou autrement : peut on encore faire passer le signal par l'USB en alimentant électriquement par la barette ?Bonne question !

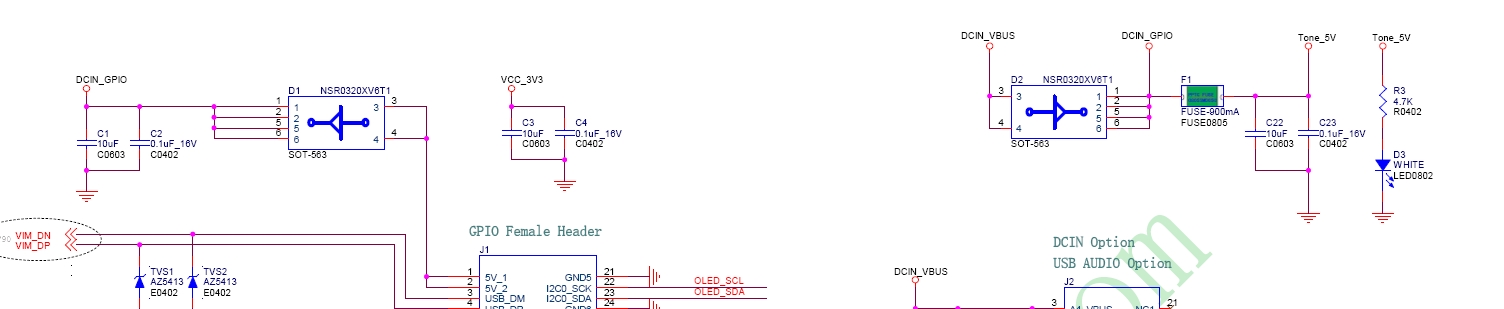

Sur la prise USB-C les pins "signal" et "alimentation" sont distinctes. Des barrières de diodes Schottky (NSR0320XV6T1) bloquent l'alimentation depuis la prise USB-C si le 5v est déjà présent sur la carte et vice et versa (à confirmer).
RE: Le DAC "WesionTEK Khadas Tone Board" - sanfrancisko - 13/01/2019
Merci Dominique
RE: Le DAC "WesionTEK Khadas Tone Board" - Dominique-Tanguy - 13/01/2019
A noter le fair play de ce constructeur qui publie ses schémas...
RE: Le DAC "WesionTEK Khadas Tone Board" - accuphase - 13/01/2019
calivin a écrit :Bonjour,Bonsoir Vincent,
Je croyais que le découplage était d'éviter le couplage.
C'est à dire le lien entre deux consommateurs.
Or, nous n'avons qu'un seul consommateur ici.
C'est la longueur de fil entre l'alim et le consommateur qui est à l'origine de ce besoin ?
Donc un filtre passe bas composé de 0,1 micro et 0,05 ohms, soit 30 MHz. Il y a aussi l'effet selfique du cable.
Il reste l'oreille qui peut battre en brèche ce raisonnement qui s'averera falacieux.
Vincent
Pour moi (et un groupe d'amis DIY) ce condo (après en avoir essayé une dizaine, dont certain à prix extravaguent) s'est avéré
un champion à prix raisonnable , seul inconvénient sa taille (33mmx8mm)
RE: Le DAC "WesionTEK Khadas Tone Board" - accuphase - 13/01/2019
PFB a écrit :Dominique a écrit :La liaison alimentation/DAC devra être aussi courte que possible.
La liaison DAC alimentation peut faire 10x le tour de la terre c'est pas grave, le découplage en digital passé 3mm c'est dans les choux.
PFB
Électriquement parlant c'est peut-être pas grave, mais audiblement c'est désastreux.
