RE: ampli a restaurer - pierre26 - 11/01/2026
(11/01/2026-08:07:11)tyzz a écrit : teste fait ampli éteint:
j'ai 00.5 ohm multimètre sur 200 ohms .le multimètre est sur 0L et quand je touche le noir et rouge je ne descends pas 0 ! j'ai 00.5 ohm.
0.5 Ohm , c'est bon !
Tu enlèves les bouts de fils que tu as mis ;
tu sais maintenant que les liaisons filaires et soudures sont ok !
Il ne reste plus que le relais et comme il est neuf , il ne doit pas être alimenté , ou mal .
Donc , une fois les bouts de fils enlevés , rallume l'ampli et relie les pointes de l'ohmetre entre J12 et la banane rouge et refait la mesure ;
RE: ampli a restaurer - tyzz - 11/01/2026
j'ai 10K OHMS
RE: ampli a restaurer - pierre26 - 11/01/2026
(11/01/2026-08:47:56)tyzz a écrit : j'ai 10K OHMS
donc , le relais n'est pas alimenté ; Il y a peut être un selecteur de sortie HP , A et B ;
le A est il enclenché ?
Si non , mesurer la tension sur la bobine du relais ; elle devrait être de 12V environ ;
RE: ampli a restaurer - tyzz - 11/01/2026
(11/01/2026-09:24:18)pierre26 a écrit :j'ai ov .. l'ampli est en sortie A .il faut appuyer le connecteur B pour l'enclencher. .il a y a le sélecteur de source direct à côté..(11/01/2026-08:47:56)tyzz a écrit : j'ai 10K OHMS
donc , le relais n'est pas alimenté ; Il y a peut être un selecteur de sortie HP , A et B ;
le A est il enclenché ?
Si non , mesurer la tension sur la bobine du relais ; elle devrait être de 12V environ ;
il y a une nappe avec 6 fils qui relie l'entrée au bornier relais et bananes.
marron. rouge.orange.jaune.vert et bleu
RE: ampli a restaurer - pierre26 - 11/01/2026
(11/01/2026-09:45:17)tyzz a écrit :(11/01/2026-09:24:18)pierre26 a écrit :j'ai ov .. l'ampli est en sortie A .il faut appuyer le connecteur B pour l'enclencher. .il a y a le sélecteur de source direct à côté..(11/01/2026-08:47:56)tyzz a écrit : j'ai 10K OHMS
donc , le relais n'est pas alimenté ; Il y a peut être un selecteur de sortie HP , A et B ;
le A est il enclenché ?
Si non , mesurer la tension sur la bobine du relais ; elle devrait être de 12V environ ;
il y a une nappe avec 6 fils qui relie l'entrée au bornier relais et bananes.
marron. rouge.orange.jaune.vert et bleu
OK ; on avance ;
il faudrait refaire une photo recto verso des relais , car je ne vois pas bien les liaisons pcb entre le connecteur et le pcb ;
après on refait des mesures , mais sur les fils du connecteur .
RE: ampli a restaurer - tyzz - 11/01/2026
tu me dis si tu veux d'autres photos.
RE: ampli a restaurer - pierre26 - 11/01/2026
(11/01/2026-10:16:46)tyzz a écrit : tu me dis si tu veux d'autres photos.oui , désolé ; il faudrait zoomer un peu sur le connecteur côté soudures et bien vertical !
RE: ampli a restaurer - tyzz - 11/01/2026
en partant de la droite ou se trouve la diode derrière tu as le marron rouge etc
si c'est pas bon dit moi.

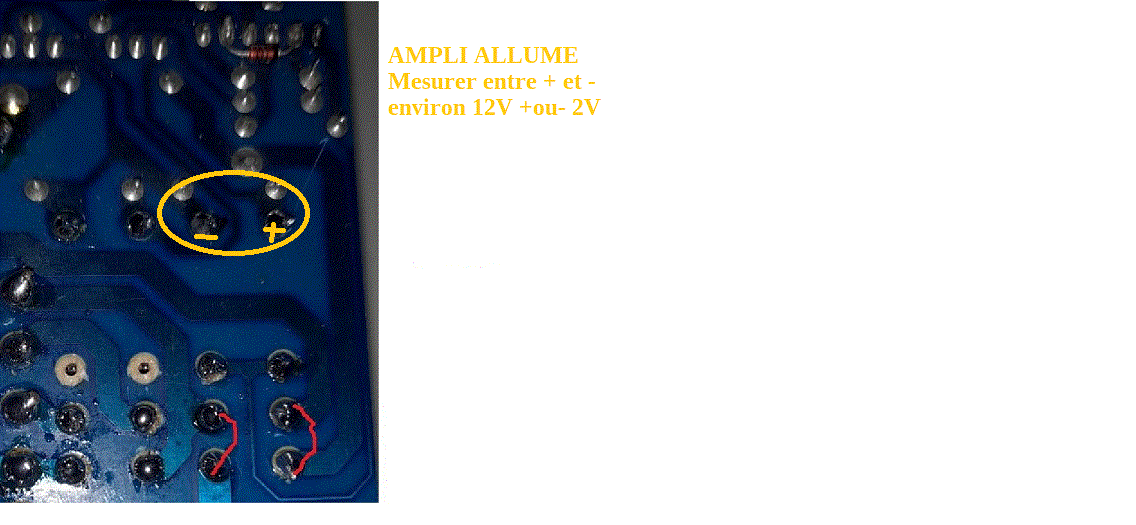

RE: ampli a restaurer - pierre26 - 11/01/2026
(11/01/2026-10:46:41)tyzz a écrit : en partant de la droite ou se trouve la diode derrière tu as le marron rouge etc
si c'est pas bon dit moi.
RE: ampli a restaurer - tyzz - 11/01/2026
j'ai ov
